Hva brukes PA6 til? Applikasjoner, egenskaper og PA6 GF-veiledning

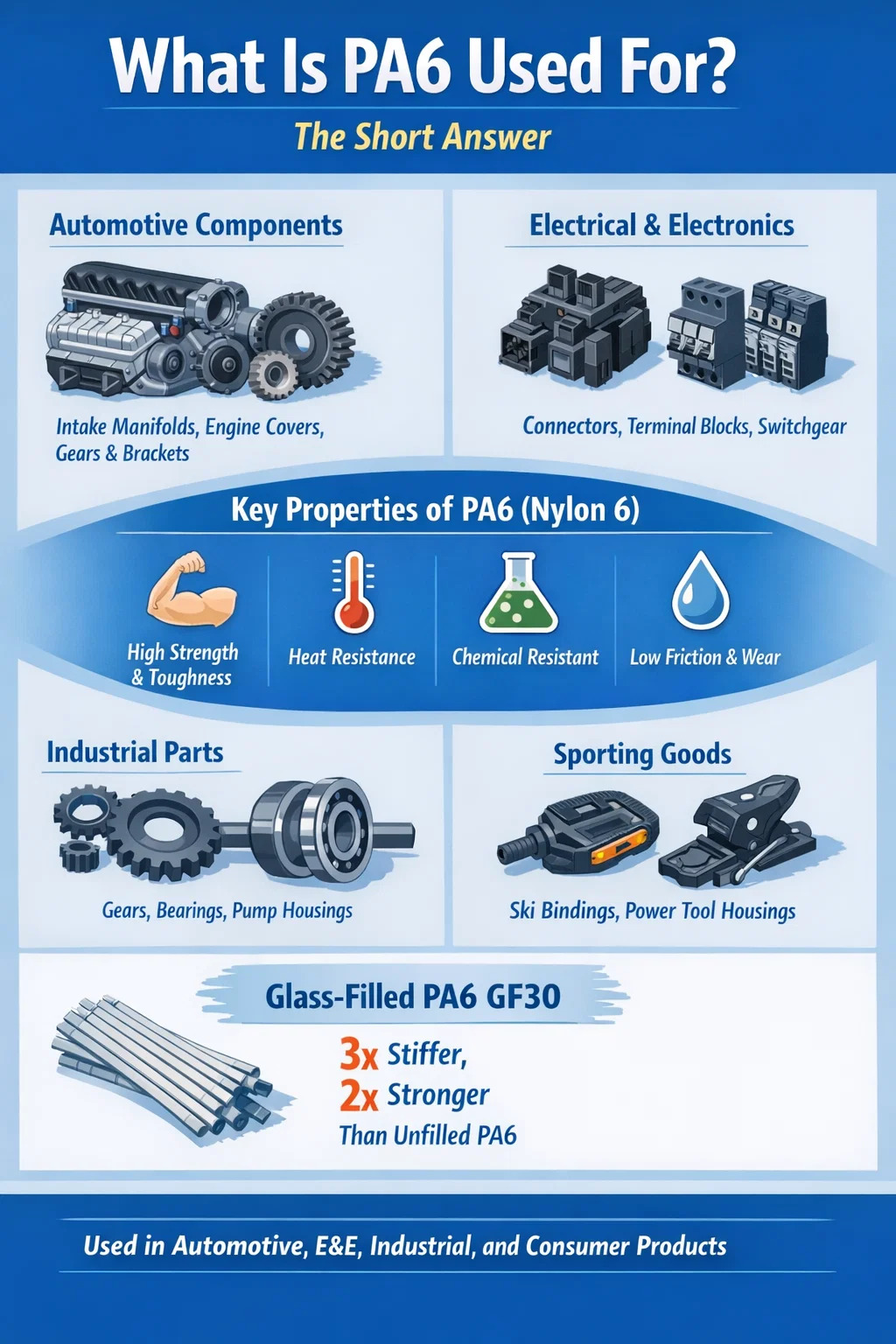

Hva brukes PA6 til? Det korte svaret

PA6 - også kjent som polyamid 6 eller nylon 6 - er en av de mest brukte termoplastene i verden. Den brukes først og fremst til strukturelle og mekaniske komponenter som krever en kombinasjon av styrke, seighet, kjemisk motstog og evnen til å støpes inn i komplekse geometrier. Fra bilmotordeler til industrielle gir, elektriske koblinger til forbrukersportsutstyr, PA6 dukker opp der ingeniører trenger et materiale som yter pålitelig under belastning, varme og gjentatte stresssykluser.

Når forsterket med glassfiber - ofte referert til som PA6 GF materialer (glassfylt polyamid 6) — dens mekaniske egenskaper forbedres dramatisk, noe som gjør den til en direkte konkurrent til støpt aluminium og sink i mange bærende bruksområder. Det globale polyamidmarkedet overgikk USD 6,2 milliarder i 2023 , med PA6 og dets forsterkede karakterer som representerer en betydelig andel av denne etterspørselen.

Denne artikkelen går gjennom nøyaktig hvor og hvorfor PA6 brukes, hvordan glassarmering endrer ligningen, hvordan de virkelige prosesserings- og ytelsestallene ser ut, og hvordan du velger riktig karakter for din applikasjon.

Kjerneegenskaper som gjør PA6 så allsidig

Før du dykker inn i spesifikke applikasjoner, hjelper det å forstå hvorfor PA6 blir valgt i utgangspunktet. Eiendomsprofilen er genuint balansert - den utmerker seg ikke på ett område på bekostning av alt annet, noe som er det som gjør det så bredt anvendelig.

Mekanisk styrke og seighet

Ufylt PA6 har en strekkfasthet på ca 70–85 MPa og en bruddforlengelse på 30–150 % avhengig av fuktighetsinnhold. Denne kombinasjonen betyr at materialet kan absorbere betydelig støt uten å sprekke - en viktig årsak til at det brukes i hus og deksler som er utsatt for fall eller vibrasjonsbelastning. Dens hakk Izod slagstyrke faller vanligvis i området 5–10 kJ/m² i tørr-som-støpt tilstand, stiger betraktelig når den er kondisjonert til likevekts fuktighetsinnhold.

Termisk ytelse

Ufylt PA6 har et smeltepunkt på rundt 220°C og en varmeavbøyningstemperatur (HDT) på omtrent 65 °C ved 1,8 MPa belastning – beskjedent for krevende bilmiljøer under motoren. Men når glassfiberarmering er lagt til, klatrer HDT kraftig. PA6 GF30 (30 % glassfiber) oppnår HDT-verdier på 200–215°C ved 1,8 MPa, som åpner døren til under panseret og andre applikasjoner med forhøyet temperatur som ufylte kvaliteter rett og slett ikke kan håndtere.

Kjemisk motstand

PA6 motstår et bredt spekter av kjemikalier: hydrokarboner, oljer, fett, mange løsemidler og fortynnede baser. Den fungerer godt mot bensin, motorolje, bremsevæske og rengjøringsmidler - alt vanlig i bilmiljøer. Det er imidlertid angrepet av sterke syrer, fenoler og oksidasjonsmidler, så kjemiske kompatibilitetskontroller er obligatoriske for ethvert vått kjemisk miljø.

Tribologiske egenskaper

PA6 har iboende lav friksjon og god slitestyrke mot stål og andre harde overflater. Dette er grunnen til at gir, foringer og lagerflater laget av PA6 ofte fungerer uten ekstern smøring i lette applikasjoner. Materialets selvsmørende karakter stammer fra dets semi-krystallinske struktur og lave overflateenergi i forhold til mange metaller.

Fuktighetsabsorpsjon – variabelen alle må ta hensyn til

PA6 absorberer fuktighet fra atmosfæren, og balanserer omtrent 2,5–3,5 % vanninnhold ved standardforhold (23 °C, 50 % RF) og opptil 9–10 % når den er helt nedsenket. Fuktighet fungerer som en mykner: den øker fleksibiliteten og slagstyrken samtidig som den reduserer strekkmodulen og flytestyrken. Dette er ikke nødvendigvis en feil - likevektskondisjonert PA6 overgår ofte tørr-som-støpt tilstand i dynamiske lastescenarier - men dimensjonsendringer må tas med i enhver presisjonsdesign.

PA6 GF-materialer: Hvordan glassfiber forandrer alt

Glassfylt PA6 - vanligvis betegnet PA6 GF15, PA6 GF30 eller PA6 GF50 (som indikerer 15%, 30% eller 50% glassfiberbelastning etter vekt) - representerer en fundamentalt forskjellig materialklasse fra den ufylte basispolymeren. De korte glassfibrene som er blandet inn i matrisen skaper en komposittmikrostruktur som overfører last mer effektivt, motstår kryp under vedvarende påkjenninger og opprettholder dimensjonsstabilitet over et bredere temperaturområde.

Spranget fra ufylt til GF30 tredobler omtrent stivheten og mer enn dobler strekkfastheten. Samtidig fortrenger glassfiberinnholdet polymer, noe som reduserer volumfraksjonen av materiale som kan absorbere fuktighet - slik at dimensjonsstabiliteten forbedres betydelig. PA6 GF30 er arbeidshestkarakteren i de fleste konstruksjonsapplikasjoner og er målestokken som andre forsterkede termoplaster sammenlignes med.

PA6 GF50, selv om den er imponerende på papiret, introduserer avveininger: høyere tetthet, redusert slagfasthet i forhold til GF30 og større anisotropi (strømningsretning kontra kryssflytegenskaper avviker betydelig). Den har en tendens til å være reservert for applikasjoner der maksimal stivhet ikke er omsettelig og støthendelser ikke er en primær designbelastning.

Bil: Det største indre markedet for PA6

Bilsektoren bruker mer PA6 - spesielt PA6 GF-materialer - enn noen annen industri. Et enkelt moderne personbil inneholder en estimert 10 til 18 kg polyamidkomponenter , med PA6 og PA66 som til sammen står for størstedelen av det. Stasjonen mot kjøretøyets lettvekt for å nå utslippsmålene har akselerert erstatningen av metalldeler med glassfylte nylonmontasjer.

Motor- og underdekselkomponenter

PA6 GF30 og GF35 er de valgte materialene for inntaksmanifolder, motordeksler, termostathus, luftfilterhus og ladeluftkjølerendestykker. Disse delene opererer i vedvarende temperaturer på 120–150 °C med topper over 180 °C, og de blir utsatt for kjølevæske, oljetåke og drivstoffdamp. Utskiftingen av inntaksmanifolder av aluminium med PA6 GF-komponenter som startet på 1990-tallet viste vektbesparelser på 40–60 % per komponent samtidig som den opprettholder strukturell integritet og muliggjør mer komplekse indre geometrier gjennom sprøytestøping som ville være vanskelig eller kostbar å støpe.

Deler for kjølesystem

Radiatorendetanker, ekspansjonstanker, vannpumpehus og kjølevæskerørkoblinger støpes rutinemessig av PA6 GF-materialer fordi materialet tåler vedvarende eksponering for etylenglykolkjølevæske ved driftstemperaturer uten hydrolytisk nedbrytning - forutsatt at riktig varmestabilisert kvalitet brukes. Hydrolysebestandige PA6 GF-kvaliteter er spesielt formulert for å forlenge levetiden utover 200 000 km eller 15 år.

Strukturelle og semi-strukturelle deler

Front-end-bærere (strukturmodulen bak støtfangeren), pedalbraketter, dørhåndtaksbaser, speilhus og forskjellige brakettsystemer er vanligvis laget av PA6 GF30 eller PA6 GF35. Disse applikasjonene krever både stivhet og kollisjonsenergistyring – en balanse som glassforsterket nylon håndterer bedre enn mange konkurrerende materialer med tilsvarende masse.

Drivstoffsystemkomponenter

PA6 brukes til drivstoffledningskoblinger, drivstoffilterhus og dampstyringskomponenter. Dens motstand mot hydrokarboner og evnen til å oppnå stramme dimensjonstoleranser gjennom sprøytestøping – kritisk for lekkasjefrie drivstoffarmaturer – gjør den til et standardvalg. Regulatoriske krav til lav permeasjon i drivstoffsystemer har drevet utviklingen av flerlags PA6 drivstoffledninger med barrierelag, men det strukturelle ytre laget forblir nylon.

Elektriske og elektroniske applikasjoner

PA6 er et dominerende materiale i den elektriske og elektroniske (E&E) sektoren, hvor kombinasjonen av dielektriske egenskaper, flammehemming (i modifiserte kvaliteter), dimensjonsstabilitet og bearbeidbarhet dekker et bredt spekter av komponenter.

Koblinger og terminalblokker

Elektriske kontakter – fra ledningsnettforbindelser til biler til industrielle rekkeklemmer – er blant de høyeste volum PA6-applikasjonene globalt. Materialets dimensjonale presisjon, motstand mot kryp under innføringskreftene fra metallkontakter, og kompatibilitet med loddeprosesser (spesielt i varmestabiliserte kvaliteter) gjør det godt egnet. PA6 GF-materialer er spesielt vanlige i multi-pin-kontakter der pinneregistreringsnøyaktigheten er kritisk over levetiden.

Effektbrytere og brytere

Flammehemmende PA6-kvaliteter (FR PA6, ofte halogenfri) er spesifisert for strømbryterhus, relébaser og bryterkomponenter. Disse karakterene oppnår UL94 V-0 karakterer ved 0,8 mm eller 1,6 mm veggtykkelse samtidig som den mekaniske integriteten opprettholdes for å overleve kortslutningsbuehendelser.

Kabelhåndtering og ledning

PA6 korrugerte rør, buntebånd og kabelgjennomføringer er standard i industrielle ledningsinstallasjoner. PA6-kabelbånd beholder sin klemkraft over et temperaturområde på -40°C til 85°C og motstår UV-nedbrytning i stabiliserte kvaliteter – egenskaper som forklarer deres allestedsnærværende i ledningsnett til biler og utendørs elektriske installasjoner.

Hus for elektroniske enheter

Elektroverktøyhus, industrielle sensorkropper, måleutstyrskapsler og motorhus er ofte laget av PA6- eller PA6 GF-materialer. De glassfylte kvalitetene motstår forvrengning selv i tynnveggede seksjoner og gir den stivheten som trengs for tett montering av interne komponenter som PCB-monteringsstolper og festefunksjoner med snap-fit.

Industrielle maskiner og tekniske komponenter

PA6 har en lang historie innen industrimaskineri nettopp fordi den kan maskineres fra ekstrudert stang- og platemasse, støpes i store seksjoner eller sprøytestøpes med høyt volum. Hver behandlingsrute passer til forskjellige applikasjonsskalaer.

Gir, kam og drivkomponenter

PA6-gir finnes i kontorutstyr, hvitevarer, lette industrimaskiner og hjelpesystemer for biler (vindusregulatorer, setejusteringer, HVAC-blandingsdører). Ved PV (trykk-hastighet) verdier under ca 0,1 MPa·m/s , ufylt PA6 går mot stål uten smøring. Over den terskelen anbefales innsmurt innkjøring. Glassfylte PA6 gir gir høyere lastekapasitet, men ofrer noe av den selvsmørende karakteren til den ufylte kvaliteten og viser høyere overflateslitasje - en avveining som må vurderes per applikasjon.

Lagre, bøssinger og sliteputer

Støpt PA6 (monomer støping) brukes til lagerringer med stor diameter, styreskinner for transportbånd og sliteplater i landbruks-, gruve- og materialhåndteringsutstyr. Støpt nylon kan produseres i seksjoner på opptil flere hundre kilo og maskineres til nøyaktige toleranser. Dens friksjonskoeffisient mot stål under tørre driftsforhold er typisk 0,15–0,35 , som er akseptabelt for mange lagerapplikasjoner med lav hastighet der bronse- eller bronsestøttede PTFE-foringer vil være kostnadskrevende i stor skala.

Væskehåndtering - Pumper og ventiler

PA6 impellere, pumpehus, ventilhus og rørdeler håndterer vann, milde syrer, hydrokarboner og prosesskjemikalier på tvers av et bredt spekter av industrielle miljøer. PA6s korrosjonsmotstand sammenlignet med metallalternativer eliminerer galvanisk korrosjonsrisiko og reduserer vedlikeholdssykluser. For væskesystemer med høyere trykk eller høyere temperatur erstatter PA6 GF-materialer ufylte kvaliteter for å opprettholde dimensjonsstabilitet under vedvarende trykkbelastning.

Strukturelle profiler og maskinvern

Ekstruderte PA6-profiler brukes til strukturell innramming i automatisert monteringsutstyr, roboteffektorer og maskinvern. Materialets spesifikke stivhet (stivhet per vektenhet) konkurrerer gunstig med aluminium når fuktighetsinnholdet kontrolleres. Mange maskinbyggere spesifiserer PA6 GF-profiler for lineære styreskinnevogner og pneumatiske sylinderføringer fordi materialet maskinerer rent, demper vibrasjoner og ikke krever korrosjonsbeskyttende belegg som stål krever.

Forbrukerprodukter og sportsutstyr

PA6s kombinasjon av seighet, overflatekvalitet og fargbarhet - nylon godtar fargestoffer lett - gjør det til et vanlig valg i forbrukerprodukter der både estetikk og holdbarhet betyr noe.

• Skibindinger og støvelspenner: PA6 GF-materialer håndterer de høye statiske og dynamiske belastningene av skibindinger mens de overlever -30°C kalde temperaturer uten sprø brudd.
• Sykkelkomponenter: girgir, bremsespaker og styreklemmer på mellomklassesykler bruker PA6 GF30 for å redusere vekten i forhold til aluminium og samtidig opprettholde stivheten.
• Bagasjerammer og glidelåser: YKK og andre glidelåsprodusenter er avhengige av PA6 for glidelåstenner og glidelåskropper — materialets seighet og lave friksjon mot seg selv er ideelle egenskaper for glidelåsmekanismer.
• Elektroverktøy: borehus, sirkelsagkropper og kvernbeskyttere laget av PA6 GF absorberer motorvibrasjoner, motstår varme fra motorhus og gir den strukturelle stivheten som er nødvendig for å opprettholde lagerinnretting.
• Tannbørste- og personlig pleiehus: der matkontaktkvaliteter av PA6 (kompatibel med FDA eller EU-forskrifter for matkontakt) gir trygge, holdbare hus med utmerket overflatefinish.

Tekstil- og fiberapplikasjoner

PA6-fiber - solgt under varenavn som Perlon - representerer en viktig brukskategori som er helt atskilt fra de sprøytestøpte og ekstruderte ingeniørapplikasjonene diskutert ovenfor. PA6 filamentgarn er smeltespunnet til fibre med strekkstyrke i området 4–6 cN/dtex , med bruddforlengelse rundt 20–40 % — egenskaper som gjør den egnet for trikotasje, undertøy, sportsklær og tekniske tekstiler.

I tekniske tekstilapplikasjoner finnes PA6-fibre i dekksnor (ofte kombinert med stålsnor i bias-ply dekk), transportbånd, tau og netting for maritime applikasjoner, og filtreringsstoffer. Dekksnor PA6 er behandlet med ekstremt høye trekkforhold for å justere polymerkjedene og oppnå fasthet over 8 cN/dtex , som leverer tretthetsmotstanden som trengs for gjentatt flex-sykling i dekk.

Teppegarn er en annen viktig fiberapplikasjon - PA6 teppefiber står for en betydelig andel av bolig- og kommersielle teppemarkedet, og konkurrerer med PA66 og polyester på grunn av kostnadseffektivitet. PA6-tepper kan smeltes på nytt og snurres på nytt ved slutten av levetiden, noe som har drevet utviklingen av teppe- og resirkuleringsprogrammer (spesielt Aquafil ECONYL®-prosessen, som løser opp PA6-tepper og fiskegarn tilbake til kaprolaktammonomer).

Søknader for medisinsk og matkontakt

Enkelte kvaliteter av PA6 er sertifisert for samsvar med matkontakt i henhold til EU-forordning 10/2011 eller FDA 21 CFR-forskrifter. Disse kvalitetene brukes i komponenter til matforedlingsutstyr - transportbåndkjedelenker, styreskinner, skjærebrettoverflater og pumpedeler for matvarehåndtering av væske. Materialet kan rengjøres med damp og standard desinfeksjonsmidler for mat.

Ved produksjon av medisinsk utstyr brukes PA6 for ikke-implanterbare komponenter: kateterkoblinger, kirurgiske instrumenthåndtak, steriliseringsbrett og utstyrshus. Dens evne til å tåle gjentatte dampautoklave-sykluser (121°C, 134°C) – spesielt i glassforsterkede kvaliteter – gjør den mer egnet for reprosessering enn mange andre tekniske termoplaster. PA6 brukes ikke til implanterbare enheter på grunn av dens hydrolytiske følsomhet under fysiologiske forhold over lange tidsskalaer.

Hvordan velge riktig PA6-karakter

PA6-materialfamilien dekker dusinvis av kommersielle kvaliteter. Å velge den riktige krever at karakterens spesifikke egenskapsprofil samsvarer med applikasjonens krav. Følgende rammeverk dekker de vanligste beslutningspunktene.

Et kritisk punkt som ofte blir oversett: databladverdier er alltid tørr-som-støpt med mindre annet er oppgitt . For enhver strukturell beregning som involverer PA6 i et virkelig miljø, bruk betingede verdier (50 % RH-likevekt eller fullstendig mettet, avhengig av driftsforhold). Utforming på tørr-som-støpt strekkmodul og deretter utplassering i et fuktig miljø kan resultere i avbøyninger og kryphastigheter som er vesentlig høyere enn forutsagt.

PA6 vs. PA66: Forstå den praktiske forskjellen

PA6 og PA66 blir ofte forvirret eller brukt om hverandre i ikke-tekniske diskusjoner. De er strukturelt like (begge er polyamider med lignende gjentatt enhetskjemi), men skiller seg på viktige måter som påvirker materialvalg.

• Smeltepunkt: PA66 smelter ved ca. 260°C mot PA6s 220°C, noe som gir PA66 en termisk kant i ufylt form. Begge når imidlertid lignende HDT-verdier når de er sterkt glassarmert.
• Fuktighetsabsorpsjon: PA6 absorberer litt mer fuktighet enn PA66 under tilsvarende forhold, noe som gir en marginalt større dimensjonsendring.
• Behandler: PA6 har et bredere og lavere behandlingsvindu, noe som gjør det lettere å forme tynnveggede og komplekse geometrier. Dens lavere smelteviskositet ved prosesstemperaturer er også fordelaktig for utfukting av glassfiber under blanding.
• Kostnad: PA6 er syntetisert fra kaprolaktam, mens PA66 bruker adipinsyre og heksametylendiamin. Markedsprisene svinger, men PA6 er vanligvis det 5–15 % rimeligere per kilo, noe som betyr noe i skalaen.
• Resirkulerbarhet: PA6 kan depolymeriseres tilbake til kaprolaktammonomer med høye gjenvinningsutbytter, som støtter resirkulering i lukket sløyfe. PA66-depolymerisering er teknisk mulig, men mindre kommersielt utviklet i skala.

For de fleste bruksområder under 150°C driftstemperatur, yter PA6 GF-materialer tilsvarende PA66 GF til lavere pris. Over 150°C eller i applikasjoner der fuktighetshevelse er kritisk, er PA66 eller høyere ytelsespolyamider (PA46, PA6T/66) verdt å vurdere.

Behandling av PA6- og PA6 GF-materialer: Viktige hensyn

Å få mest mulig ut av PA6 GF-materialer krever oppmerksomhet til prosessforhold som skiller seg noe fra varetermoplast som PP eller ABS.

Tørking

PA6 er hygroskopisk og må tørkes før behandling. Standard tørkeforhold er 80°C i 4–6 timer i en avfuktende tørketrommel (duggpunkt under -30°C) for å redusere fuktighetsinnholdet under 0,2 % for sprøytestøping. Utilstrekkelig tørking forårsaker hydrolytisk nedbrytning av polymerkjedene under smelteprosessering, noe som resulterer i lavere viskositet, strødefekter og betydelig reduserte mekaniske egenskaper i den støpte delen.

Smeltetemperatur

Sprøytestøpings smeltetemperaturer for PA6 varierer vanligvis fra 240–280°C , avhengig av veggtykkelse og delgeometri. Muggtemperaturer på 60–90°C fremmer god krystallinitet og overflatefinish. For PA6 GF-materialer, bevarer det å holde seg innenfor dette vinduet også fiberlengden – for høy smeltetemperatur kombinert med aggressiv skruhastighet forringer fibrene og reduserer mekanisk ytelse.

Fiberorientering og sveiselinjer

Glassfibre i PA6 GF-materialer justeres fortrinnsvis langs strømningsretningen under sprøytestøping. Dette skaper anisotrope egenskaper: delen er betydelig stivere og sterkere i strømningsretningen enn på tvers av den. Sveiselinjer (der to strømningsfronter møtes) i PA6 GF deler kan ha så lav strekkfasthet som 30–50 % av bulkverdien fordi fibre justeres parallelt med sveiselinjen og binder seg bare gjennom polymermatrisen. Portplassering og deldesign må minimere sveiselinjer i områder med høy belastning.

Vridning og krymping

PA6 GF-materialer krymper differensielt: ca 0,3–0,7 % i strømningsretningen and 0,8–1,3 % på tvers av strømning for GF30 karakterer. Denne differensielle krympingen er den primære driveren for forvrengning i flate eller halvflate deler. Simuleringsdrevet portplassering og deldesign er avgjørende for flatpaneler og deksler laget av PA6 GF-materialer.

Bærekraft og resirkulering av PA6

PA6 har en bedre posisjon enn mange ingeniørpolymerer fra et sirkulærøkonomisk perspektiv på grunn av dens depolymeriserbarhet. ECONYL®-prosessen (Aquafil) gjenvinner kaprolaktam fra PA6-avfall etter forbruk – inkludert tepper, fiskegarn og industriavfall – og repolymeriserer det til PA6-kvalitet som er ny. Denne lukkede sløyfekjemien har blitt validert i kommersiell skala, med over 100 000 tonn PA6-avfall etter å ha blitt behandlet gjennom ECONYL®-regenereringssystemet ved nylig rapportering.

For PA6 GF-materialer er resirkulering mer kompleks fordi glassfibrene ikke kan gjenvinnes i sin opprinnelige lengde gjennom standard mekanisk resirkulering - fiberslitasje under reprosessering reduserer fiberlengden og dermed den mekaniske ytelsen. Imidlertid kan mekanisk resirkulert PA6 GF25 eller GF30 downcycles til applikasjoner med lavere fiberinnhold. Kjemisk resirkulering tilbake til monomer håndterer glasset som en rest som må separeres, men leverer uforurenset kaprolaktam fra polymerfraksjonen.

Biobaserte PA6-ruter er under kommersiell utvikling. Caprolactam kan teoretisk være avledet fra biobasert lysin eller cykloheksan fra biobaserte kilder, selv om fullt biobasert kommersiell PA6 ennå ikke er produsert i meningsfull skala. Flere produsenter har annonsert pilotprogrammer rettet mot 30–100 % biobasert kaprolaktaminnhold i løpet av det kommende tiåret, noe som vil redusere karbonfotavtrykket til PA6-produksjonen i forhold til dagens petrokjemiske rute.

Hvor PA6 ikke er det riktige valget

Å forstå grensene for PA6 er like viktig som å kjenne dens styrker. Det er applikasjoner der PA6 - selv i glassfylt form - er feil materiale uavhengig av kostnad:

• Høy kontinuerlig temperatur over 180°C: Selv PA6 GF-materialer begynner å miste mekaniske egenskaper ved vedvarende temperaturer over 180°C. Bruksområder i dette området krever høytemperatur polyamider (PA46, PA6T, PA9T) eller ikke-polyamid engineering polymerer (PPS, PEEK).
• Sterke sure miljøer: Konsentrerte syrer hydrolyserer amidbindingene i PA6 raskt. Bruk i sterkt sure kjemiske miljøer krever PTFE, PVDF eller polypropylen.
• Optisk klarhet: PA6 er i beste fall semikrystallinsk og gjennomskinnelig - den kan ikke oppnå den optiske klarheten til amorfe materialer som polykarbonat eller PMMA.
• Høy presisjon i fuktige omgivelser: For deler som krever dimensjonstoleranser under ±0,1 mm som vil oppleve fuktighetssykling, er PA6s hygroskopiske hevelse vanligvis diskvalifiserende. POM (acetal) eller PBT er vanlige alternativer.
• Langsiktig implanterbart medisinsk utstyr: PA6 er ikke biokompatibel for implanterbare applikasjoner på grunn av hydrolytisk nedbrytning og potensiell monomerutlekking.
