Er PA6 et sterkt materiale? Egenskaper og applikasjoner forklart

PA6 er et sterkt materiale - med viktige forbehold

Ja, PA6 ( Polyamid 6 , også kjent som Nylon 6) er virkelig en sterk termoplast av teknisk kvalitet. Strekkstyrken i tørr-som-støpt (DAM) tilstand varierer vanligvis fra 70 til 85 MPa , og dens bøyemodul sitter rundt 2500 til 3200 MPa . Disse tallene plasserer den godt i kategorien strukturelle polymerer som er i stand til å erstatte metallkomponenter ved bruk med moderat belastning. Ordet "sterk" forteller imidlertid bare en del av historien. PA6s mekaniske ytelse er svært følsom for fuktighetsabsorpsjon, temperatur og – mest kritisk – om den er forsterket med glassfiber. Å forstå disse variablene er det som skiller et vellykket materialvalg fra en kostbar designfeil.

Når ingeniører refererer til PA6 GF materialer (PA6 med glassfiberarmering, som PA6 GF30 eller PA6 GF50), beskriver de en vesentlig oppgradert versjon av basispolymeren. Glassfylte kvaliteter kan presse strekkstyrken over 180 MPa og bøyemodul utover 9000 MPa , noe som gjør dem levedyktige i krevende strukturelle, bil- og industrielle miljøer der uforsterket PA6 rett og slett vil bøye seg for mye eller krype over tid. Denne artikkelen går gjennom begge materialene i detalj, og dekker mekaniske data, ytelse i den virkelige verden, begrensninger og hvor hver klasse virkelig hører hjemme.

Mekaniske kjerneegenskaper til uarmert PA6

Uforsterket PA6 er en semi-krystallinsk polymer med en velbalansert kombinasjon av seighet, stivhet og slitestyrke. Dens mekaniske oppførsel er definert av følgende nøkkelegenskaper under tørr-som-støpte forhold ved romtemperatur:

Forlengelsen ved bruddfiguren - 30 til 100 % — avslører en av PA6s mest verdifulle egenskaper: den sprekker ikke bare under overbelastning. Den deformeres og gir en advarsel før feil. Denne formbare oppførselen gjør den til et populært valg for deler som må absorbere støt eller overleve sporadisk misbruk uten å knuses katastrofalt, for eksempel buntebånd, klips og mekaniske hus.

Varmeavbøyningstemperaturen på 65–80°C ved 1,8 MPa er en meningsfull begrensning. Uarmert PA6 begynner å miste stivhet i god tid før den når smeltepunktet på omtrent 220°C. For applikasjoner nær varmekilder eller under vedvarende mekanisk belastning ved høye temperaturer, presser denne begrensningen ofte ingeniører mot glassforsterkede kvaliteter eller høyere ytelsespolyamider som PA66 eller PA46.

Hvordan fuktighetsabsorpsjon endrer alt

PA6s hygroskopiske natur er en av de mest undervurderte aspektene ved å jobbe med dette materialet. I tørr, nystøpt tilstand gjelder tallene i tabell 1. Når PA6 absorberer fuktighet - noe den gjør naturlig når den utsettes for omgivelsesfuktighet eller direkte vannkontakt - endres egenskapene betydelig.

Ved likevekts fuktighetsinnhold (omtrent 2,5–3,5 vektprosent vann i et miljø med 50 % relativ fuktighet), skjer følgende endringer:

• Strekkstyrken synker med ca 20–35 % , fallende til omtrent 50–65 MPa
• Bøyemodulen kan reduseres med så mye som 40–50 %
• Slagstyrken øker faktisk, noen ganger med en faktor på to eller mer
• Dimensjonsendringer forekommer, med lineær vekst på ca 0,5–1,0 % avhengig av snitttykkelse
• Materialet blir merkbart mer fleksibelt og motstandsdyktig mot hakk-indusert brudd

Denne fuktighetsinduserte plastiseringen er ikke alltid skadelig. I applikasjoner som gir, lagre og glidekontakter forlenger den økte duktiliteten og lavere friksjonskoeffisient faktisk levetiden. Men i strukturelle presisjonskomponenter med stramme dimensjonstoleranser, utgjør fuktopptak en alvorlig ingeniørutfordring som må løses på designstadiet – enten gjennom fuktkondisjonering av deler før montering, design for kondisjonert tilstand, eller bytte til PA6 GF-materialer, som absorberer mindre fuktighet proporsjonalt og beholder langt mer stivhet under fuktige forhold.

PA6 absorberer fuktighet betydelig raskere og i større mengder enn PA66. En 3 mm tykk PA6-prøve kan nå 50 % av likevektsfuktighetsinnholdet på omtrent 200 timer ved 23°C og 50 % RF, mens full likevektstilstand kan ta uker eller måneder avhengig av delens tykkelse. Designere som bruker PA6 i utendørs eller fuktige miljøer bør alltid spesifisere betingede materialegenskaper – ikke DAM-verdier – i sine strukturelle beregninger.

PA6 GF-materialer: Den forsterkede kategorien forklart

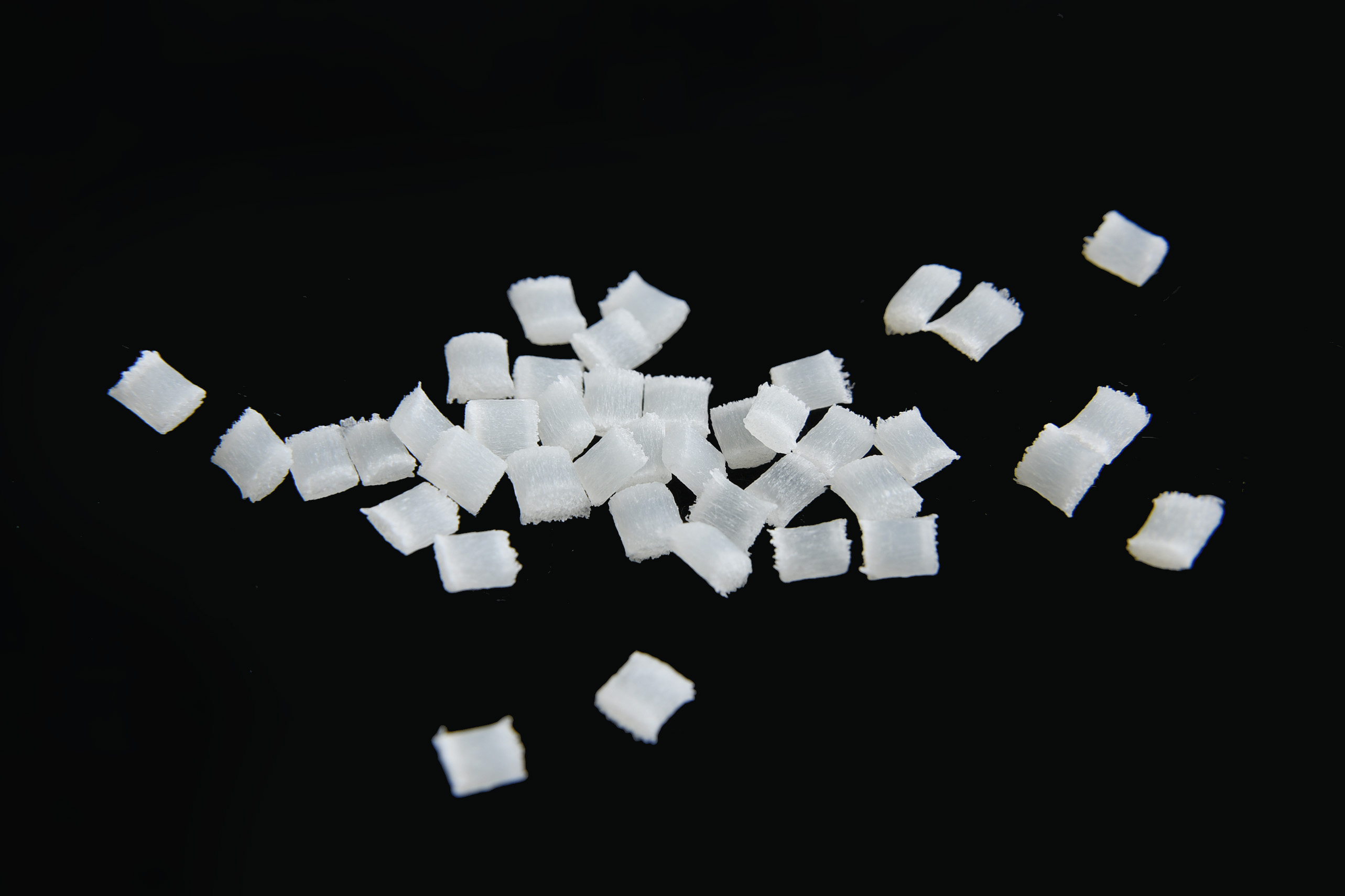

PA6 GF materialer er forbindelser der korte glassfibre - typisk 10 til 50 vekt% - blandes inn i PA6-matrisen under blanding. Glassfibrene fungerer som et strukturelt skjelett i polymeren, og øker dramatisk stivhet, styrke og termisk motstand mens de reduserer fuktighetsabsorpsjon og kryping.

De mest brukte kvalitetene er PA6 GF15, PA6 GF30 og PA6 GF50, med tallet som indikerer prosentandelen av glassfiber i vekt. PA6 GF30 er den desidert mest spesifiserte karakteren og fungerer som en praktisk målestokk for å sammenligne forsterket PA6-ytelse.

Forbedringen av varmeavbøyningstemperaturen er en av de mest slående fordelene ved å tilsette glassfiber. Uforsterket PA6 bøyer seg ved 65–80°C, men PA6 GF30 opprettholder strukturell integritet opp til 200–210°C - nesten ved polymerens smeltepunkt. Dette skjer fordi glassfibernettverket fysisk hindrer polymermatrisen i å deformeres selv når den mykner, og effektivt kobler strukturell ytelse fra basisharpiksens mykgjørende oppførsel. Dette er grunnen til at PA6 GF-materialer dominerer i bilapplikasjoner under panseret der temperaturene regelmessig overstiger 120 °C.

Avveiningen er sprøhet. Mens uforsterket PA6 strekker seg 30–100 % før brudd, bryter PA6 GF30 vanligvis ved bare 2–4 % forlengelse. Dette skiftet fra duktil til sprø sviktmodus er et kritisk designhensyn. Komponenter laget av PA6 GF-materialer må være nøye utformet for å unngå spenningskonsentrasjoner som skarpe indre hjørner, da disse kan fungere som sprekkinitieringssteder som fører til plutselig svikt med liten advarsel.

Anisotropi i PA6 GF-materialer: Fiberorienteringsproblemet

En av de mest teknisk viktige - og ofte oversett - egenskapene til PA6 GF-materialer er anisotropi: materialet oppfører seg annerledes avhengig av retningen som testes i forhold til hvordan glassfibrene er orientert. Under sprøytestøping retter fibrene seg først og fremst i retning av smeltestrøm, og skaper en del som er vesentlig sterkere langs strømningsretningen enn vinkelrett på den.

For PA6 GF30 kan forskjellen mellom strømningsretning og strekkfasthet i tverrstrømsretning være så stor som 20–35 % . Sveiselinjer – områder der to smeltefronter møtes under støping – er spesielt sårbare fordi fibrene i disse knutepunktene er orientert vinkelrett på belastningsretningen, og strekkstyrken ved en sveiselinje i PA6 GF30 kan falle til bare 40–60 % av grunnmaterialets styrke .

Å løse dette problemet krever tett koordinering mellom deldesignere og formingeniører. Strategier inkluderer:

• Plassere porter slik at sveiselinjer dannes i områder med lav belastning av delen
• Bruke programvare for simulering av støpestrøm (som Moldflow eller Moldex3D) for å forutsi fiberorientering før skjæring av stål
• Spesifisere materialegenskaper basert på worst-case (kryssflyt) orientering i strukturelle beregninger
• Vurderer lang glassfiber (LGF) forbindelser eller kontinuerlige fiber kompositter når virkelig isotrop styrke er nødvendig

Ingeniører som spesifiserer PA6 GF-materialer for strukturelle deler bør aldri stole utelukkende på databladverdier, som vanligvis måles på standard ISO- eller ASTM-strekkstenger støpt under ideelle forhold. Ekte sprøytestøpte deler med komplekse geometrier, flere porter og varierende seksjonstykkelser vil vise lokalt variable egenskaper som bare simulering og fysisk testing kan karakterisere fullt ut.

Krypemotstand: Langsiktig styrke under vedvarende belastning

Kortsiktige strekkfasthetsdata måler hvor mye belastning et materiale tåler i en kort test. Men de fleste virkelige strukturelle applikasjoner involverer vedvarende belastninger over timer, måneder eller år - og polymerer, inkludert PA6, kryper under slike forhold. Kryp betyr at materialet fortsetter å deformeres sakte selv når den påførte spenningen er godt under det kortsiktige flytegrensen.

Uforsterket PA6 er en spesielt kompatibel polymer under vedvarende belastning. Ved stress av bare 20–30 % av dens kortsiktige strekkfasthet , kan betydelig krypebelastning samle seg over 1000 timers lasting ved romtemperatur. Ved høye temperaturer eller under kondisjonerte (fuktige) forhold forverres krypeatferden betydelig.

PA6 GF30 materialer viser en dramatisk forbedring i krypemotstand. Det stive glassfibernettverket begrenser polymerkjedens mobilitet, og reduserer langsiktig deformasjon med en faktor på tre til fem sammenlignet med ufylt PA6 under tilsvarende forhold. Dette er en av hovedgrunnene til at glassforsterkede kvaliteter er spesifisert for strukturelle braketter, bærende klips og hus som må opprettholde stramme dimensjonstoleranser under belastning over hele levetiden.

For enhver applikasjon der en PA6-basert del vil bære vedvarende mekanisk belastning, bør ingeniører konsultere isokrone spennings-tøyningskurver (krypdata på bestemte tidspunkter) i stedet for å stole på kortsiktige strekkdata. Disse kurvene er tilgjengelige fra store harpiksleverandører, inkludert BASF (Ultramid), Lanxess (Durethan), DSM (Akulon) og Solvay (Technyl), og de danner et viktig grunnlag for nøyaktige designberegninger.

Kjemisk motstand av PA6 og PA6 GF materialer

Kjemisk motstand er en praktisk dimensjon av "styrke" som ofte avgjør om PA6 kan overleve driftsmiljøet. PA6 har god motstand mot mange kjemikalier som ofte forekommer i industri- og bilmiljøer, men den har spesifikke sårbarheter som må forstås.

Materialer PA6 tåler godt

• Alifatiske hydrokarboner (mineralolje, diesel, bensin)
• De fleste alkoholer ved romtemperatur
• Milde baser og svake baser
• Fett og smøreoljer
• Ketoner og estere ved romtemperatur

Materialer PA6 er sårbare for

• Sterke syrer — selv fortynnet saltsyre eller svovelsyre vil bryte ned PA6 raskt gjennom hydrolyse
• Oksidasjonsmidler - inkludert blekemiddel og hydrogenperoksid, som angriper amidbindingen
• Fenoler og kresoler — som fungerer som løsemidler for PA6
• Kalsiumkloridløsninger – et kjent miljøpåkjenningsmiddel for polyamider, spesielt relevant for veisalteksponering
• Langvarig eksponering for varmtvann — akselererer hydrolytisk nedbrytning og kan forårsake overflatekritting og tap av mekanisk integritet

Glassfiberen i PA6 GF-materialer endrer ikke grunnleggende harpiksens kjemiske motstandsprofil. Matrisepolymeren er fortsatt PA6, og den forblir mottakelig for de samme kjemiske angrepsmekanismene. Imidlertid gir den lavere totale fuktighetsabsorpsjonen i PA6 GF-kvaliteter en tilfeldig fordel i miljøer som involverer vandige løsninger.

Termisk ytelse over hele driftsområdet

PA6s krystallinske smeltepunkt er omtrentlig 220°C . Dette gir den et behandlingsvindu under sprøytestøping med en typisk smeltetemperatur på 240–270°C. Som et konstruksjonsmateriale avhenger dens øvre driftstemperatur sterkt av armeringsnivået og belastningen som påføres.

For kontinuerlig service uten betydelig mekanisk belastning kan uforsterket PA6 fungere opp til omtrentlig 100–110°C . Under mekanisk belastning er varmeavbøyningstemperaturen på 65–80°C en mer praktisk grense. PA6 GF30, med sin HDT på 200–210°C, utvider den praktiske strukturelle servicetemperaturen til ca. 130–150°C under vedvarende belastning under virkelige forhold, som står for sikkerhetsmarginer og langsiktig eiendomsbevaring.

Ved lave temperaturer blir PA6 sprøere, spesielt i tørr tilstand. Nedenfor -20°C , uarmert PA6-slagstyrke reduseres kraftig, og materialet kan sprekke i stedet for deformeres. Fuktighetsbehandlet PA6 beholder bedre seighet ved lav temperatur. PA6 GF-materialer, som i seg selv er mindre duktile, krever nøye konsekvensvurdering ved drift under 0°C.

For applikasjoner som krever utvidet termisk stabilitet, blir varmestabilisatorpakker rutinemessig lagt til både uforsterket og glassforsterket PA6-kvalitet. Disse tilsetningsstoffene forlenger den øvre kontinuerlige brukstemperaturen og forhindrer oksidativ nedbrytning under bearbeiding. Karakterer merket med "HS" eller "varmestabilisert" i deres handelsnavn (som BASF Ultramid B3WG6 HS) er spesielt formulert for under panseret og andre termisk krevende miljøer.

Real-World-applikasjoner der PA6 og PA6 GF-materialer brukes

Det brede utvalget av tilgjengelige kvaliteter – fra ufylte til sterkt glassforsterkede – betyr at PA6 dukker opp i bruksområder som spenner over husholdningsprodukter til sikkerhetskritiske strukturelle komponenter. Nedenfor er en praktisk oversikt over hvordan materialet distribueres på tvers av bransjer.

Bilindustri

Bilsektoren er den største enkeltforbrukeren av PA6 GF-materialer globalt, og står for en betydelig andel av alt glassfiberarmert polyamidforbruk. Søknader inkluderer:

• Motorinntaksmanifolder — PA6 GF30 erstattet aluminium i de fleste personbiler fra 1990-tallet og fremover, og reduserte vekten med omtrent 40–50 % mens den tålte kontinuerlige temperaturer på 120–130 °C og trykksykling
• Luftfilterhus og kanaler — utnytte PA6 GFs kombinasjon av stivhet, varmebestandighet og drivstoff/oljemotstand
• Radiatorendetanker - der PA6 GF35- eller GF50-kvaliteter er sveiset til aluminiumskjerner, og danner flertallet av moderne bilkjølesystemer
• Pedalbraketter og gassmekanismer — der dimensjonsstabilitet og utmattingsmotstand er kritisk
• Strukturelle dørhåndtak, speilhus — bruker PA6 GF15 eller GF30 for kosmetisk og strukturell ytelse

Elektro og elektronikk

• Koblingshus og rekkeklemmer — der PA6s elektriske isolasjonsegenskaper (volumresistivitet over 10¹³ Ω·cm) og flammehemmende kvaliteter oppfyller UL 94 V-0-kravene
• Strømbryterhus og koblingsutstyrskomponenter
• Kabelstyringssystemer inkludert buntebånd – en av de største bruksområdene for uforsterket PA6 globalt

Industrimaskiner og forbruksvarer

• Gir, lagre og sliteputer – der PA6s selvsmørende karakter og seighet utkonkurrerer mange metaller ved bruk med lett til moderat belastning
• Elektroverktøyhus – kombinerer PA6 GFs stivhet med seighetsmodifikatorer for fallmotstand
• Sportsutstyr inkludert ski, inline skaterammer og sykkelkomponenter
• Matforedlingsutstyr - der FDA-kompatible PA6-kvaliteter er godkjent for tilfeldig kontakt med mat

PA6 vs PA66: Velge mellom to vanlige polyamider

PA6 og PA66 sammenlignes ofte direkte, da de deler lignende kjemi, prosesseringsruter og bruksområder. Å forstå forskjellene bidrar til å avklare når PA6 GF-materialer er det riktige valget i forhold til deres PA66 GF-kolleger.

I praksis er PA6 GF30 og PA66 GF30 ofte utskiftbare for mange sprøytestøpte konstruksjonsapplikasjoner. Det høyere smeltepunktet til PA66 er virkelig fordelaktig i de mest termisk krevende bruksområdene under panseret, men for de fleste industri- og forbrukerapplikasjoner som opererer under 120°C under belastning, gir PA6 GF-materialer sammenlignbar ytelse til lavere kostnad og med en mer tilgivende prosesseringsadferd.

Det bredere behandlingsvinduet til PA6 er en praktisk produksjonsfordel. PA66 har en skarpere krystalliseringsadferd, noe som gjør den mer følsom for formtemperatur og variasjoner i injeksjonshastigheten. PA6 behandler mer jevnt, spesielt i komplekse verktøy med flere hulrom, og produserer vanligvis deler med bedre overflatefinish ved tilsvarende glassfiberbelastning.

Retningslinjer for prosessering og design for PA6 GF-materialer

Å få mest mulig ut av PA6 GF-materialer krever oppmerksomhet til både prosessforhold og regler for deldesign. Avvik fra beste praksis på begge områder kan redusere den virkelige ytelsen til det som på papiret er et materiale med høy styrke.

Tørkekrav

PA6 og PA6 GF materialer må tørkes grundig før sprøytestøping. Fuktighetsnivåer over 0,2 vekt%. på tidspunktet for prosessering forårsake hydrolytisk nedbrytning av polymerkjedene under smelting, redusere molekylvekten og føre til deler med betydelig lavere slagstyrke og seighet enn forventet. Standard tørkeforhold er vanligvis 80–85°C i 4–6 timer i en avfuktende tørketrommel. Enkle varmluftsirkulasjonstørkere anbefales ikke for tykke lag eller applikasjoner med høy gjennomstrømning.

Muggtemperatur og krystallinitet

PA6 er en semi-krystallinsk polymer, og graden av krystallinitet som oppnås under støping påvirker direkte stivhet, krymping og dimensjonsstabilitet. Høyere formtemperaturer (60–80 °C) fremmer høyere krystallinitet og mer forutsigbar krympeoppførsel etter mold. Lavere støpetemperaturer gir raskere syklustider, men mindre konsistent krystallinsk struktur og høyere potensial for dimensjonsendringer etter støpeformen i bruk.

Veggtykkelse og ribb

PA6 GF-materialer er stivere enn uforsterkede kvaliteter, noe som gjør at designere kan redusere veggtykkelsen sammenlignet med tilsvarende ufylte deler, samtidig som strukturell ytelse opprettholdes. Generelle retningslinjer for PA6 GF30 konstruksjonsdeler antyder nominell veggtykkelse på 2,0–4,0 mm for de fleste applikasjoner. Ribber som brukes for å øke stivheten bør følge et tykkelsesforhold på omtrent 50–60 % av den tilstøtende veggen for å minimere synkemerker, med ribbehøyden som holdes under tre ganger veggtykkelsen for å unngå fyllproblemer og overdreven restspenning.

Hjørneradier og spenningskonsentrasjon

Gitt den reduserte bruddforlengelsen i PA6 GF-materialer, er generøse hjørneradier avgjørende. Innvendige hjørneradier skal være minimum 0,5 mm , og ideelt sett 1,0 mm eller mer, for å redusere stresskonsentrasjonsfaktorer. Skarpe indre hjørner i PA6 GF30-deler kan redusere den effektive utmattelseslevetiden med en størrelsesorden sammenlignet med alternativer med riktig radius.

Bærekrafts- og resirkuleringshensyn for PA6

Ettersom bærekraftskrav i økende grad påvirker materialvalg, er PA6s resirkuleringsprofil relevant for en fullstendig evaluering av dens fordeler. I motsetning til herdede kompositter er PA6 en termoplast og kan i prinsippet omsmeltes og bearbeides. Gjentatt prosessering forårsaker imidlertid molekylvektsreduksjon og egenskapsforringelse, spesielt for glassfiberarmerte kvaliteter der fiberbrudd under reprosessering forkorter fiberlengden og reduserer armeringseffektiviteten.

Kjemisk resirkulering av PA6 via hydrolyse eller glykolyse for å gjenvinne kaprolaktammonomer er teknisk mulig og kommersielt praktisert i stor skala. Flere produsenter, inkludert Aquafil med deres Econyl-program (fokusert på post-consumer PA6 fra tepper og fiskenett), har etablert kommersielle kjemiske resirkuleringssløyfer for PA6. Resirkulert kaprolaktam kan repolymeriseres for å produsere virgin-ekvivalent PA6 uten betydelig eiendomsstraff, og tilbyr en genuint sirkulær vei for dette materialet som ikke er tilgjengelig for de fleste andre ingeniørplaster.

Biobasert PA6 er også under utvikling, med noen produsenter som tilbyr kvaliteter der kaprolaktamråstoffet er delvis avledet fra fornybare kilder i stedet for petroleum. Mens volumet forblir begrenset sammenlignet med konvensjonell PA6, er biobaserte kvaliteter mekanisk likeverdige og representerer et økende alternativ for applikasjoner med krav til bedriftens bærekraft.

Sammendrag: Når skal du velge PA6, PA6 GF eller noe annet

PA6 er et sterkt materiale etter polymerstandarder - men "sterk" betyr noe spesifikt, og det riktige svaret for enhver applikasjon avhenger helt av hvilken ytelse som faktisk kreves. Følgende praktiske beslutningsramme oppsummerer når hver karakterkategori gir mening:

• Uforsterket PA6 : Best når seighet, duktilitet og overflatekvalitet prioriteres fremfor maksimal stivhet. Egnet for buntebånd, gir, glidekomponenter, sportsutstyr og applikasjoner der en viss bøyning er akseptabel eller fordelaktig.
• PA6 GF15–GF20 : Et moderat forsterkningstrinn som forbedrer stivhet og varmebestandighet samtidig som den beholder bedre overflatefinish og noe bedre seighet enn høyere belastede kvaliteter. Egnet for deksler, semi-strukturelle hus og deler som krever moderat varmebestandighet.
• PA6 GF30 : Den primære strukturelle arbeidshesten. Egnet for bærende braketter, komponenter under motordekselet, strukturelle industrielle deler, og hvor som helst dimensjonsstabilitet under termisk og mekanisk belastning er kritisk.
• PA6 GF50 og over : For maksimal stivhet og varmeytelse der sprøhet er håndterlig og sveiselinjeposisjonering kan kontrolleres. Brukes i høyytelses bil- og industriapplikasjoner der masseproduksjon krever en enkelt plastkomponent for å erstatte en metallenhet.
• Vurder alternativer når : Applikasjonen involverer kontinuerlig nedsenking i varmt vann (vurder PPS eller PEEK), sterk syreeksponering (vurder PTFE eller polypropylen), virkelig isotropisk strukturell ytelse (vurder kontinuerlige fiberkompositter), eller driftstemperaturer konsekvent over 150°C under belastning (vurder PA46, PA6T eller høytemperaturpolyamider).

PA6- og PA6 GF-materialer har fortjent sin posisjon som stiftteknologiske polymerer gjennom en kombinasjon av forutsigbar prosessering, velforståtte feilmoduser, bred leverandørtilgjengelighet og et ytelsesområde som dekker en stor andel av industrielle designbehov. Brukt med full forståelse for deres fuktfølsomhet, anisotrope oppførsel og temperaturbegrensninger, er de fortsatt blant de mest kostnadseffektive strukturelle materialene som er tilgjengelige for designere i dag.
