Er polyamid 6 krystallinsk eller amorf? PA6-struktur forklart

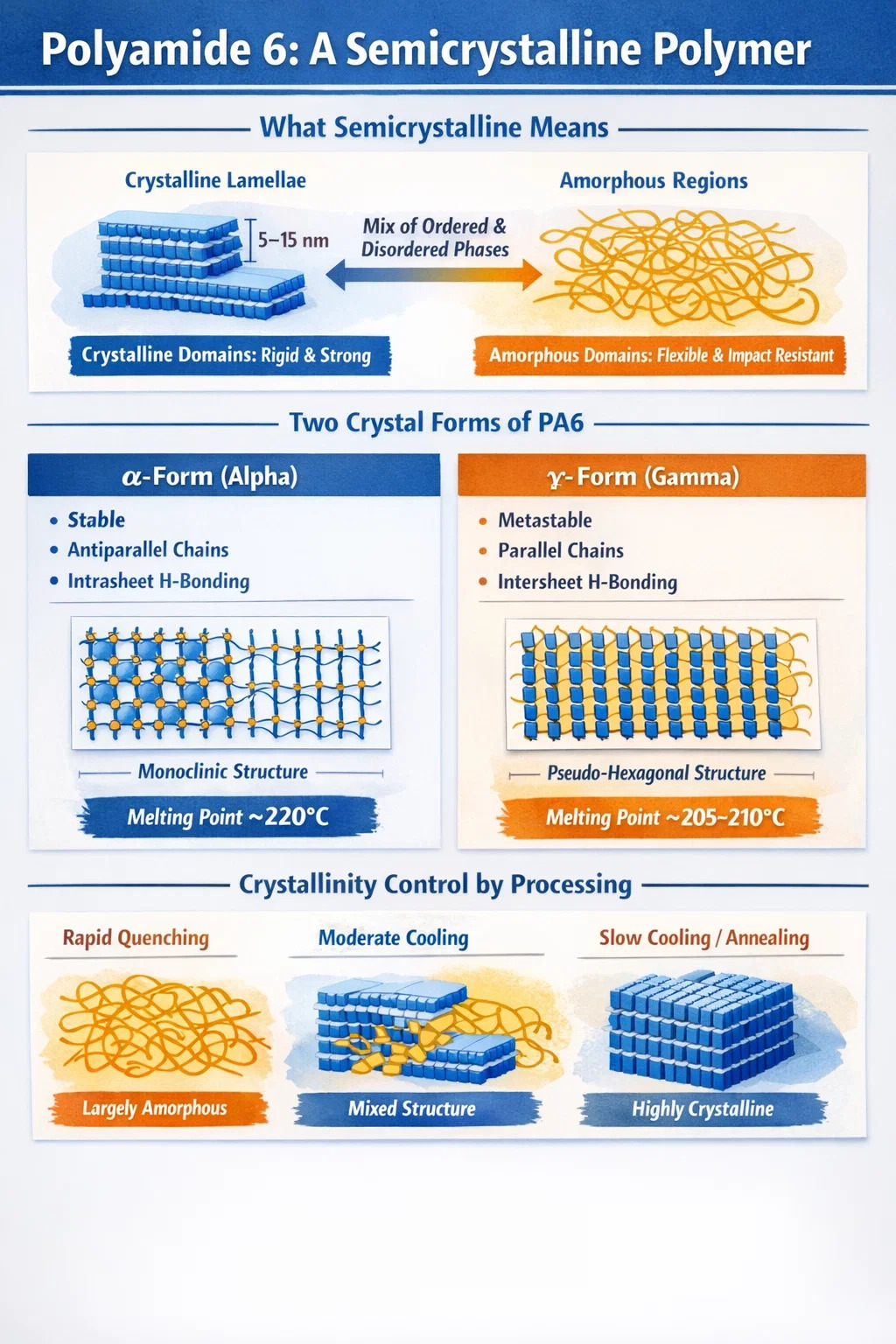

Polyamid 6 er semikrystallinsk - ikke helt krystallinsk, ikke helt amorf

Polyamid 6 (PA6), viden kjent som Nylon 6 eller polycaprolactam, er en semikrystallinsk termoplastisk polymer . Dette betyr at den samtidig inneholder både krystallinske domener - regioner der molekylkjeder er ordnet i ordnede, repeterende mønstre - og amorfe domener, hvor kjedepakking forblir uordnet. Den er verken helt krystallinsk som en enkel saltkrystall eller helt amorf som et vanlig glass.

Denne tofasemikrostrukturen er den grunnleggende årsaken Polyamid 6 presterer slik den gjør. Den krystallinske fraksjonen gir den styrke og stivhet, mens den amorfe fraksjonen bidrar med fleksibilitet, slagfasthet og evne til å absorbere små molekyler som vann. Å forstå balansen mellom disse to fasene er avgjørende for alle som designer deler, velger materialer eller behandler PA6 i industrielle eller tekniske sammenhenger.

En vanlig misforståelse er at PA6 enten er "krystallinsk" eller "amorf" avhengig av hvordan den behandles. I virkeligheten skifter andelen av hver fase med prosessforhold, termisk historie og fuktighetsinnhold — men begge fasene er alltid til stede i en viss grad i fast polyamid 6. Bråkjølt PA6 kan ha en krystallinitetsindeks så lav som noen få prosent, mens sakte avkjølt eller glødet materiale kan nå rundt 35 %. Ingen av ytterpunktene produserer et materiale som er rent den ene eller den andre fasen.

Hva halvkrystallinsk faktisk betyr i sammenheng med PA6

Når polymerforskere beskriver et materiale som semikrystallinsk, refererer de til en spesifikk mikrostruktur på nanometerskala. I fast tilstand organiserer polyamid 6 seg i stabler av krystallinske lameller - tynne, platelignende ordnede områder med en tykkelse på omtrent 5 til 15 nm - atskilt av amorfe mellomlagsområder. Disse lamellstablene danner større sfæriske overbygninger kalt sfærulitter, som kan observeres under polarisert lysmikroskopi og er karakteristiske for smeltekrystalliserte semikrystallinske polymerer.

Drivkraften bak krystallisering i PA6 er dannelsen av intermolekylære hydrogenbindinger mellom amidgruppene (–CO–NH–) langs tilstøtende polymerkjeder. Disse bindingene, sterkere enn van der Waals-interaksjoner, men svakere enn kovalente bindinger, låser kjeder til parallelle arrangementer og skaper den energiske fordelen som gjør krystallisering termodynamisk gunstig. Imidlertid kan de lange, sammenfiltrede kjedene ikke reorganiseres fullstendig under størkning. En betydelig brøkdel forblir alltid fanget i uordnede konfigurasjoner, og danner den amorfe fasen.

Tetthetsforskjellen mellom de to fasene gjenspeiler deres strukturelle forskjell: den krystallinske fasen av PA6 har en tetthet på ca. 1,24 g/cm³, mens den amorfe fasen har en tetthet på ca. 1,08 g/cm³ – et gap på omtrent 15 %. Måling av bulktettheten til en PA6-prøve er derfor en indirekte metode som brukes til å estimere graden av krystallinitet, selv om mer presise teknikker som differensiell skanningkalorimetri (DSC) og vidvinkel røntgenspredning (WAXS) er standard i laboratoriepraksis.

Kritisk nok er ikke alle de amorfe områdene i PA6 identiske. Forskere skiller mellom en mobil amorf fraksjon (MAF) - kjeder som er frie til å gjennomgå samarbeidende segmentbevegelser over glassovergangstemperaturen - og en stiv amorf fraksjon (RAF). RAF består av kjedesegmenter som er geometrisk begrenset av deres nærhet til krystallinske lameller, noe som gir dem begrenset mobilitet selv over bulkglassovergangstemperaturen. Tilstedeværelsen av en betydelig RAF i PA6 betyr at enkle tofasemodeller betydelig undervurderer den strukturelle kompleksiteten til materialet.

De to hovedkrystallformene av polyamid 6: alfa og gamma

Polyamid 6 krystalliserer ikke til en eneste unik krystallstruktur. Den viser krystallinsk polymorfisme, noe som betyr at den kan danne forskjellige krystallstrukturer - kalt polymorfer - avhengig av hvordan den behandles. De to primære polymorfene er alfa (α) formen og gamma (γ) formen, hver med distinkte atomarrangementer og mekaniske konsekvenser.

Alfa (α) Krystallform

α-formen er den termodynamisk stabile polymorfen til polyamid 6. Den har en monoklin enhetscelle der tilstøtende polymerkjeder løper antiparallelt med hverandre. Hydrogenbinding i α-form skjer først og fremst innenfor plane ark - såkalt intrasheet hydrogenbinding - som produserer en godt organisert, energisk gunstig struktur. α-formen smelter ved ca. 220°C og favoriseres når PA6 krystalliserer under sakte avkjølingsbetingelser (typisk ved avkjølingshastigheter under ca. 8°C per sekund) eller etter gløding over 150°C. Dens høyere grad av strukturell rekkefølge tilsvarer en høyere Youngs modul sammenlignet med γ-formen.

Gamma (γ) Krystallform

γ-formen, noen ganger beskrevet som pseudo-heksagonal eller en mesofase, er en metastabil polymorf som dominerer når PA6 behandles med raskere kjølehastigheter (mellom omtrent 8 °C/s og 100 °C/s), for eksempel under smeltespinning til fibre eller sprøytestøping med kald form. I y-formen løper kjeder parallelt i stedet for antiparallelle, og hydrogenbinding er intersheet i naturen - forekommer mellom tilstøtende hydrogenbundne ark. γ-formen er kinetisk fanget og kan omdannes til α-formen ved gløding eller eksponering for varmt vann. I PA6/leire nanokompositter er γ-formen også konsekvent foretrukket på grunn av den kjernedannende påvirkningen av leirplater.

Hva denne polymorfismen betyr i praksis

For ingeniører og prosessorer er ikke krystallinsk polymorfisme i PA6 et abstrakt akademisk konsept. En støpt PA6-del produsert med en kald støpeform og rask syklustid vil inneholde hovedsakelig γ-formede krystaller, mens den samme harpiksen støpt med en varm støpeform og langsom avkjøling vil inneholde mer α-form. De resulterende mekaniske egenskapene — stivhet, utmattelsesmotstand, dimensjonsstabilitet — vil variere målbart mellom disse to delene selv om de er laget av samme kvalitet av polyamid 6. Kontroll av kjølehastigheter og formtemperaturer er derfor et av de primære verktøyene for å justere mikrostrukturen til ferdige PA6-deler.

Typisk krystallinitetsområde for PA6 og hvorfor det er relativt lavt

Et aspekt ved Polyamid 6s mikrostruktur som overrasker mange ingeniører er hvor lav krystalliniteten faktisk er sammenlignet med enklere krystalliserbare polymerer som polyetylen. Smeltekrystallisert PA6 oppnår typisk en krystallinitetsindeks på 35 % eller lavere , avhengig av prosessforhold og termisk historie. Dette betyr at selv under de mest gunstige saktekjølingsforholdene forblir størstedelen av materialet i volum amorft.

Årsaken til denne overraskende lave krystalliniteten ligger i kjedetopologien til PA6 i den størknede smelten. I motsetning til polyetylen, som har relativt enkle, fleksible kjeder som er i stand til effektiv tilstøtende reentry-folding, er PA6-kjeder preget av sterke interkjede hydrogenbindinger som hindrer de samarbeidende kjedebevegelsene som trengs for effektiv krystallisering. I tillegg kan de lange, sammenfiltrede polymerkjedene ikke raskt reorganisere seg fra deres tilfeldige spolekonfigurasjoner i smelten. En allment akseptert strukturell modell for smeltekrystalliserte polyamider beskriver kjedene som å danne mange lange, ikke-tilstøtende re-entry-løkker sammen med interkrystallinske bindekjeder som forbinder forskjellige krystallinske lameller. Denne uordnede løkkestrukturen genererer naturlig et tykt amorft lag mellom krystallinske lameller - i PA6 er det amorfe mellomlaget typisk omtrent dobbelt så tykt som de krystallinske lamellene selv.

Til sammenligning kan krystalliniteten til løsningsdyrkede PA6-enkelkrystaller – der kjeder har langt mer tid og frihet til å omorganisere – være mye høyere, men dette er ikke representativt for kommersiell PA6 i noe praktisk behandlingsscenario. Ekte sprøytestøpt, ekstrudert eller fiberspunnet PA6 inneholder alltid en betydelig amorf fraksjon.

Slokkekjøling PA6 - for eksempel hurtig nedsenking av en nettopp smeltet prøve i isvann - kan produsere materiale med ekstremt lav krystallinitet, som nærmer seg en nesten fullstendig amorf tilstand. Denne slukkede PA6 kan deretter gjennomgå kald krystallisering ved gjenoppvarming over glassovergangstemperaturen på omtrent 50–55 °C, og transformeres fra overveiende amorf til semikrystallinsk. Denne oppførselen er lett observerbar i DSC-eksperimenter, der en kald krystalliseringseksoterm vises under en oppvarmingsskanning av bråkjølt PA6.

Hvordan prosessforhold kontrollerer den krystallinske strukturen til polyamid 6

Fordi polyamid 6 er semikrystallinsk med en følsom og variabel mikrostruktur, bestemmer forholdene som det behandles under, egenskapene til den endelige delen. Dette er en av de praktisk talt viktigste aspektene ved å jobbe med PA6 som ingeniørmateriale.

Kjølehastighet

Avkjølingshastighet er den dominerende variabelen som kontrollerer både graden av krystallinitet og polymorffordelingen i sprøytestøpt og ekstrudert PA6. Ved kjølehastigheter under ca. 8°C per sekund er α-formen den dominerende krystallfasen. Mellom ca. 8°C/s og 100°C/s dominerer y-formen. Ved svært høye kjølehastigheter - slik som de som oppnås ved rask bråkjøling - undertrykkes krystallisering i stor grad og overveiende amorf PA6 oppnås. Ved praktisk sprøytestøping inneholder den ytre huden av en støpt del (som avkjøles raskest mot den kalde formveggen) typisk mer γ-form eller amorft materiale, mens kjernen (som avkjøles langsommere) inneholder flere α-formede krystaller. Dette skaper en hud-kjerne-morfologigradient over deltverrsnittet.

Muggtemperatur

Muggtemperatur har en direkte innvirkning på krystalliniteten. Høyere formtemperaturer (for PA6, typisk 60–100 °C) bremser avkjølingen av deloverflaten i forhold til kjernen, fremmer større total krystallinitet og favoriserer krystallutvikling i a-form. Lavere formtemperaturer reduserer krystalliniteten, men kan forenkle utformingen. En praktisk konsekvens er at PA6-deler med høyere krystallinitet viser bedre dimensjonsstabilitet under bruk - siden sekundærkrystallisering som oppstår etter støping reduseres - men kan kreve lengre syklustider for å sikre tilstrekkelig krystallisering før utstøting.

Gløding

Gløding av polyamid 6 deler - holder dem ved forhøyet temperatur under smeltepunktet, typisk 140–180 °C - fremmer konvertering av γ-formede krystaller til den mer stabile α-formen og øker den totale graden av krystallinitet gjennom sekundær krystallisering. Gløding har også en tendens til å tykkere eksisterende krystallinske lameller og redusere indre spenninger. Ingeniører gløder ofte PA6-komponenter beregnet for høytemperaturservice eller applikasjoner der dimensjonsstabilitet over tid er kritisk.

Fuktighetsinnhold under behandling

Vann spiller en dobbel rolle i PA6-behandling. Under smeltebehandling fungerer fuktighet som en mykner som reduserer smelteviskositeten og - ved høye nivåer - kan forårsake hydrolytisk nedbrytning av kjedelengden. I fast tilstand forstyrrer absorbert vann hydrogenbindinger mellom kjeder i den amorfe fasen, mykner disse områdene, reduserer strekkfasthet og stivhet og senker den effektive glassovergangstemperaturen. Den krystallinske fasen er i hovedsak ugjennomtrengelig for vann - fuktighetsabsorpsjon skjer helt gjennom de amorfe områdene av PA6-strukturen. Dette er grunnen til at mer krystallinske PA6-kvaliteter absorberer mindre vann og viser bedre dimensjonsstabilitet under fuktige forhold enn mindre krystallinske kvaliteter.

Nøkkeltermiske egenskaper knyttet til den semikrystallinske naturen til PA6

Den semikrystallinske mikrostrukturen til Polyamid 6 er direkte ansvarlig for flere av dens viktigste termiske egenskaper, som skiller den skarpt fra både helt amorfe polymerer og rent krystallinske materialer.

• Smeltepunkt: Fordi PA6 har krystallinske domener, har den et ekte smeltepunkt - omtrent 220 °C for α-formen. Helt amorfe polymerer smelter ikke; de mykner bare gradvis. Den skarpe smelteovergangen til PA6 er en definerende karakteristikk av et semikrystallinsk materiale og er grunnen til at PA6 kan smeltebehandles ved veldefinerte temperaturer.
• Glassovergangstemperatur (Tg): Den amorfe fasen av PA6 gjennomgår en glassovergang ved omtrent 50–55 °C i tørr tilstand. Under denne temperaturen fryses de amorfe kjedene i glassaktig tilstand; over den blir de gummiaktige. Tg synker betydelig i nærvær av absorbert fuktighet - ned til rundt 0 °C eller lavere ved full metning - fordi vann mykner de amorfe domenene.
• Varmeavbøyningstemperatur (HDT): PA6 beholder betydelig stivhet opp til nær smeltepunktet fordi den krystallinske fasen fungerer som et fysisk tverrbindingsnettverk over Tg. Dette står i kontrast til helt amorfe polymerer, som mister stivhet raskt over deres Tg. HDT for uforsterket PA6 under standard testforhold er typisk i området 55–65°C; med glassfiberarmering stiger den til 200°C eller over.
• Brill overgang: PA6 gjennomgår også en solid-state-overgang kalt Brill-overgangen ved omtrent 160 °C i uavgrenset materiale. Over denne temperaturen går den monokliniske krystallen i a-form over mot en fase med høyere symmetri med mer uordnet hydrogenbinding. Denne overgangen har implikasjoner for behandlingsvinduet og termisk oppførsel til PA6 ved forhøyede driftstemperaturer.

Hvordan den semikrystallinske strukturen bestemmer den mekaniske ytelsen til PA6

Den mekaniske oppførselen til Polyamid 6 er en direkte konsekvens av dens tofasede semikrystallinske mikrostruktur. Å forstå denne forbindelsen hjelper til med å forklare både dens styrker og dens begrensninger i tekniske applikasjoner.

De krystallinske lamellene tjener som fysiske tverrbindinger eller forsterkende domener som gir stivhet og styrke. De amorfe kjedene mellom og rundt lamellene, spesielt de interkrystallinske bindekjedene som spenner mellom tilstøtende lameller, bærer påkjenninger under deformasjon og bidrar til seighet og duktilitet. Denne arkitekturen er ansvarlig for den karakteristiske oppførselen med dobbeltutbytte observert i strekktesting av PA6 ved romtemperatur: et startutbytte ved lave tøyninger (omtrent 5–10%) assosiert med deformasjon av de amorfe domenene, etterfulgt av et nytt utbytte ved høyere tøyninger assosiert med forstyrrelse av selve de krystallinske lamellene.

Høyere krystallinitet i PA6 korrelerer generelt med høyere stivhet, høyere strekkfasthet og bedre krypemotstand, men på bekostning av redusert slagfasthet og forlengelse ved brudd. PA6 med lavere krystallinitet - for eksempel PA6 produsert med rask avkjøling - har en tendens til å være tøffere og mer duktil. Denne avveiningen er et klassisk trekk ved semikrystallinske polymerer og gir PA6-kompoundere og prosessorer betydelig spillerom til å justere egenskaper for spesifikke bruksområder ved å justere krystallinitet gjennom prosesseringsbetingelser eller kjernedannende midler.

Sammenlignet med sin nære slektning PA66 (Nylon 6,6), er PA6 litt mindre krystallinsk under tilsvarende prosessbetingelser. Dette gir PA6 et noe lavere smeltepunkt (~220°C vs ~260°C for PA66), bedre bearbeidbarhet ved lavere temperaturer, og litt bedre slagytelse, mens PA66 gir marginalt bedre varmebestandighet og stivhet ved høye temperaturer. Begge er semikrystallinske - forskjellen ligger i grad av krystallinitet og krystallperfeksjon snarere enn i den grunnleggende krystallinske/amorfe naturen til materialene.

Polyamid 6 vs. amorfe polyamider: en klar forskjell

Det er verdt å gjøre et eksplisitt skille mellom polyamid 6 og klassen av materialer kjent som amorfe polyamider, siden begge tilhører polyamidfamilien, men har fundamentalt forskjellige strukturer og egenskaper.

PA6 er, som diskutert gjennom denne artikkelen, et semikrystallinsk polyamid. I motsetning til dette er amorfe polyamider - slik som PA 6I/6T-kopolymerer (kopolymerer av heksametylendiamin med isoftalsyre og tereftalsyre) - konstruert for å forhindre krystallisering helt ved å inkorporere uregelmessig molekylstruktur, typisk gjennom kopolymerisering med monomerer med forskjellig geometri. De isoftaliske enhetene i PA 6I/6T, for eksempel, introduserer knekker i kjeden som forhindrer regelmessig pakking og undertrykker enhver krystallinsk rekkefølge, og gir et fullstendig amorft materiale.

De praktiske konsekvensene av denne forskjellen er betydelige. Amorfe polyamider er gjennomsiktige (fordi det ikke eksisterer noen krystallinske domener for å spre lys), har lav muggkrymping og utmerket dimensjonsstabilitet. Imidlertid mangler de høytemperaturstivheten gitt av krystallinitet i PA6, og deres brukstemperatur er begrenset av glassovergangstemperaturen i stedet for et smeltepunkt. PA6, med sin semikrystallinske struktur, er ugjennomsiktig eller gjennomskinnelig, viser høyere formkrymping og har et tydelig smeltepunkt - men beholder stivhet og styrke godt over Tg på grunn av den krystallinske fasen.

Denne forskjellen er viktig når du velger materialer. For applikasjoner som krever optisk klarhet, stramme dimensjonstoleranser og bred kjemisk motstand i miljøer med moderate temperaturer, kan amorfe polyamider foretrekkes. For konstruksjonstekniske applikasjoner som krever høy stivhet, slitestyrke og ytelse nær 200°C, er den semikrystallinske PA6 det mer passende valget.

Metoder som brukes til å måle krystallinitet i PA6

Fordi graden av krystallinitet i polyamid 6 varierer med prosesseringshistorien og direkte påvirker egenskapene, er det praktisk å måle den nøyaktig. Flere analytiske teknikker brukes rutinemessig til dette formålet.

• Differensiell skanningskalorimetri (DSC): Den vanligste metoden. Fusjonsvarmen målt under smelting av en PA6-prøve sammenlignes med den teoretiske fusjonsvarmen til 100 % krystallinsk PA6 (omtrent 241 J/g for a-formen). Forholdet gir krystallinitetsindeksen. Komplikasjoner oppstår fordi PA6 kan gjennomgå kald krystallisering eller polymorfe overganger under DSC-oppvarmingsskanningen, noe som krever nøye analyse.
• Vidvinkel røntgenspredning (WAXS): Gir direkte strukturell informasjon om de tilstedeværende krystallinske fasene. Skarpe diffraksjonstopper tilsvarer krystallinske refleksjoner; en bred glorie tilsvarer det amorfe bidraget. Integrering av de relative intensitetene tillater beregning av krystallinitetsindeksen og identifisering av α vs. γ faseinnhold.
• Tetthetsmåling: Fordi krystallinsk og amorf PA6 har signifikant forskjellige tettheter (1,24 g/cm³ vs. 1,08 g/cm³), gir måling av tettheten til en prøve og bruk av en to-fase blandingsregel et estimat for krystallinitet. Dette er enkelt, men mindre nøyaktig enn DSC eller WAXS.
• FTIR-spektroskopi: Infrarøde absorpsjonsbånd assosiert med spesifikke krystallinske faser tillater semi-kvantitativ analyse. For PA6 brukes karakteristiske absorpsjonsbånd ved 974 cm⁻¹, 1030 cm⁻¹ og 1073 cm⁻¹ for å skille og kvantifisere a- og y-krystallfaseinnholdet.

Hver teknikk har sine egne styrker, begrensninger og forutsetninger. For rutinemessig kvalitetskontroll er DSC mest brukt på grunn av hastigheten og tilgjengeligheten. For detaljert strukturell karakterisering - spesielt når de relative proporsjonene av α- og γ-faser betyr noe - gir WAXS kombinert med DSC det mest komplette bildet.

Praktiske implikasjoner for design, prosessering og materialvalg

For ingeniører og materialvelgere har forståelsen av at Polyamid 6 er semikrystallinsk - i stedet for bare å merke den "krystallinsk" eller "amorf" - direkte og konkrete konsekvenser for hvordan komponenter skal designes, behandles og brukes.

Først fortsetter PA6-deler å krystallisere sakte etter at de forlater formen. Denne krystalliseringen etter formen forårsaker dimensjonsendringer - vanligvis krymping - som kan påvirke delens passform og funksjon. Høypresisjons PA6-komponenter krever ofte kontrollerte utglødnings- eller kondisjoneringsprotokoller for å fullføre krystallisering i et kontrollert miljø før de settes sammen. Uten dette trinnet kan dimensjonsavvik i bruk oppstå, spesielt i løpet av de første hundre timene med bruk ved høye temperaturer.

For det andre er fuktighetsbehandling av PA6-deler standard praksis før testing av mekaniske egenskaper og før bruk i mange applikasjoner. Nystøpt, tørr PA6 har egenskaper som skiller seg målbart fra fuktkondisjonert PA6 fordi absorbert vann mykner den amorfe fasen. Publiserte eiendomsdatablader for PA6-kvaliteter rapporterer vanligvis verdier for både tørr-som-støpt (DAM) og fuktighetskondisjonerte tilstander (typisk 50 % relativ fuktighetskondisjonering) – og forskjellene kan være betydelige. Slagfasthet og bruddforlengelse øker med fuktabsorpsjon, mens strekkfasthet, stivhet og hardhet avtar.

For det tredje endrer glassfiberforsterkning krystalliseringsoppførselen til PA6. Glassfibre fungerer som heterogene kjernedannelsessteder som akselererer krystallisering og skifter krystalliseringstemperaturen til høyere verdier. Den resulterende PA6-matrisen i glassfylte kompositter har en tendens til å være mer krystallinsk og mer finstrukturert enn ren PA6 under tilsvarende kjøleforhold, noe som bidrar til den forbedrede stivheten og dimensjonsstabiliteten til glassforsterkede polyamid 6-kvaliteter.

For det fjerde kommer valget mellom PA6 og PA66 for en gitt applikasjon ofte ned til subtile forskjeller i deres semikrystallinske strukturer. PA66, med sin mer symmetriske kjedestruktur og sterkere tendens til å krystallisere, oppnår litt høyere krystallinitet og har et smeltepunkt ca. 40°C høyere enn PA6. Dette gjør PA66 bedre egnet for applikasjoner ved temperaturer som nærmer seg 200°C og over. PA6s lavere prosesstemperatur, bedre overflatefinish og større enkelhet ved prosessering (delvis på grunn av lavere krystalliseringshastighet og krymping) gjør den foretrukket for mange presisjonssprøytestøpte applikasjoner og for fiberproduksjon.
