Hva er forskjellen mellom PA 6 og PA 12?

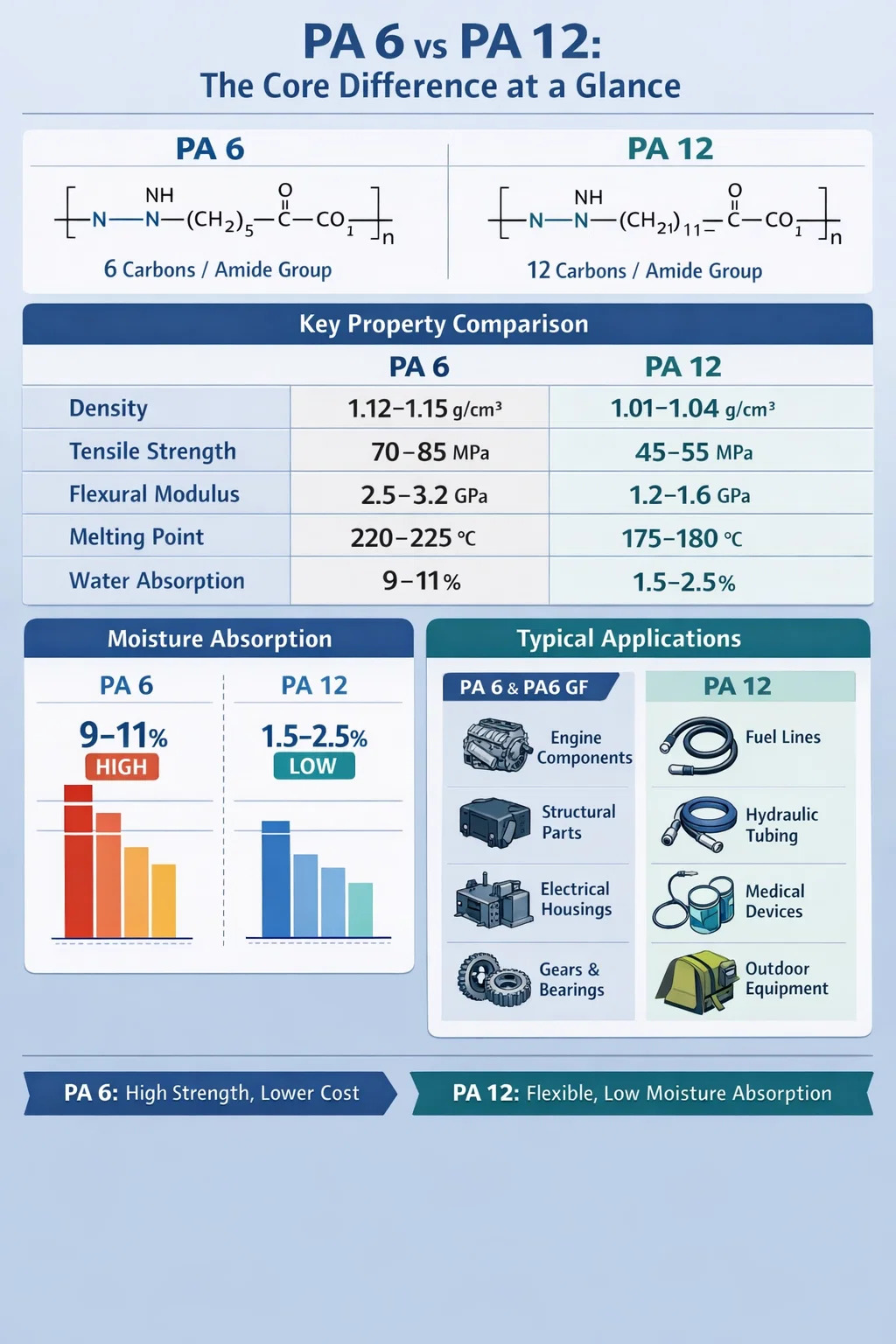

PA 6 vs PA 12: The Core Difference at a Glance

PA 6 (polyamid 6, også kjent som nylon 6) og PA 12 (polyamid 12, også kjent som nylon 12) er begge tekniske termoplaster fra polyamidfamilien, men de skiller seg betydelig ut i molekylstruktur, fuktighetsabsorpsjon, kjemisk motstand, mekaniske egenskaper og prosessatferd. Tallet i deres navn refererer til antall karbonatomer i monomerkjeden - PA 6 er laget av kaprolaktam (6 karbon), mens PA 12 er avledet fra laurolaktam (12 karbon). Denne tilsynelatende enkle strukturelle forskjellen skaper dramatisk forskjellig materiell oppførsel i virkelige applikasjoner.

Kort sagt: PA 6 tilbyr høyere stivhet, bedre mekanisk styrke og lavere kostnader, noe som gjør den ideell for strukturelle og bærende komponenter. PA 12 utmerker seg i dimensjonsstabilitet, lav fuktighetsabsorpsjon og fleksibilitet, noe som gjør den til det foretrukne valget for rør, drivstoffledninger og utendørs applikasjoner der fuktmotstand er kritisk. Når glassfiberforsterkning tilsettes — forming PA6 GF materialer — ytelsesgapet med PA 12 i stivhet utvides ytterligere i PA 6s favør.

Molekylær struktur og amidgruppetetthet

Den grunnleggende forskjellen mellom PA 6 og PA 12 ligger i hvor ofte amidgrupper (-CO-NH-) opptrer langs polymerryggraden. I PA 6 oppstår en amidbinding hvert 6. karbonatom. I PA 12 strekker avstanden seg til 12 karbonatomer mellom hver amidbinding.

Amidgrupper er hydrofile - de tiltrekker og binder vannmolekyler gjennom hydrogenbinding. Dette betyr at PA 6, med sin høyere amidgruppetetthet, absorberer betydelig mer fuktighet enn PA 12. PA 6 kan absorbere opptil 9–11 % fuktighet ved metning i vann, mens PA 12 bare absorberer ca. 1,5–2,5 %. Dette er ikke en liten forskjell – det påvirker direkte dimensjonsstabilitet, mekanisk ytelse og elektriske egenskaper over produktets levetid.

Den lengre alifatiske kjeden i PA 12 bidrar også til større kjedemobilitet og lavere glassovergangstemperatur. PA 12 forblir fleksibel selv ved temperaturer så lave som -40°C, som er grunnen til at den er mye brukt i drivstoff- og bremseslanger til biler i kaldt klima.

Sammenligning av nøkkelegenskaper: PA 6 vs PA 12

Tabellen nedenfor gir en side ved side teknisk sammenligning av de viktigste materialegenskapene for designingeniører som velger mellom disse to polyamidene.

Fuktighetsabsorpsjon og dimensjonsstabilitet

Fuktabsorpsjon er en av de mest kritiske faktorene som skiller PA 6 fra PA 12 i praktisk prosjektering. PA 6 deler kan endre dimensjonene med så mye som 1,5–2,0 % i lengde ettersom de absorberer atmosfærisk fuktighet over tid etter støping. Dette gjør presisjonskomponenter laget av uforsterket PA 6 utfordrende å bruke i sammenstillinger med tett toleranse med mindre kondisjonering er tatt med i designet eller glassfiberarmering brukes for å undertrykke dimensjonsendringer.

PA 12, derimot, viser dimensjonsendringer på mindre enn 0,5 % under de samme forholdene. Dette gjør den langt mer forutsigbar i bruk og er en av hovedårsakene til at designere velger PA 12 for hydrauliske koblinger, presisjonsfittings og rør med små boringer der passform og funksjon må forbli konsistent i skiftende fuktighetsmiljøer.

Fuktighet påvirker også mekaniske egenskaper. En PA 6-del testet tørr-som-støpt kan vise 80 MPa strekkstyrke, men etter kondisjonering til likevektsfuktighetsinnhold ved 50 % relativ fuktighet, kan dette falle til rundt 55–60 MPa. Dette er en kjent avveining som må vurderes når PA 6 spesifiseres for konstruksjonsapplikasjoner. PA 12 viser langt mindre variasjon - dens betingede mekaniske egenskaper forblir nær de tørre verdiene, noe som forenkler materialspesifikasjonene for designere.

Glassfiberforsterket PA 6: Hva PA6 GF-materialer bringer til bordet

Når glassfiber tilsettes PA 6, gjennomgår det resulterende PA6 GF-materialet (vanligvis tilgjengelig som PA6 GF15, PA6 GF30, PA6 GF50, etc., hvor tallet angir glassfiberinnhold i vektprosent) en dramatisk transformasjon i stivhet og styrke. Dette er en av de mest brukte forsterkningsstrategiene innen ingeniørplast.

Hvordan glassfiber endrer PA 6-ytelsen

PA6 GF30 (30 % glassfiberarmert PA 6) er den mest spesifiserte kvaliteten. Den leverer:

• Strekkfasthet på 170–190 MPa , mer enn det dobbelte av uforsterket PA 6
• Bøyemodul på 8–10 GPa , sammenlignet med 2,5–3,2 GPa for pen PA 6
• Redusert fuktopptak — selve glassfiberen absorberer ikke vann, så effektivt fuktopptak i kompositten er betydelig lavere enn i pen PA 6
• Forbedret dimensjonsstabilitet - forvrengning og krymping etter mugg reduseres, selv om anisotropisk krymping blir en ny vurdering på grunn av fiberorientering
• Varmeavbøyningstemperaturen øker til rundt 200–210°C (mot ~185 °C for pen PA 6 ved 1,8 MPa belastning)

PA6 GF-materialer brukes mye i inntaksmanifolder til biler, motordeksler, strukturelle braketter, elektriske hus og industrielle pumpekomponenter. Kombinasjonen av høy stivhet, god varmebestandighet og relativt lave råvarekostnader gjør PA6 GF30 til en av de mest kostnadseffektive ingeniørforbindelsene på markedet.

PA6 GF vs PA 12: En direkte sammenligning

Når man sammenligner PA6 GF-materialer med uforsterket PA 12, blir valget mer nyansert. PA6 GF30 vil overgå PA 12 betydelig på stivhet og varmebestandighet, men PA 12 vil fortsatt vinne på fleksibilitet, kjemisk motstand mot drivstoff og hydrauliske væsker, og seighet ved lav temperatur. Hvis applikasjonen krever en stiv konstruksjonsdel som fungerer ved høye temperaturer, er PA6 GF den klare vinneren. Hvis delen er en fleksibel drivstoffledning eller en kobling utsatt for bremsevæske og vintertemperaturer på -30°C, er PA 12 fortsatt det riktige valget.

Kjemisk motstand: Hvor PA 12 overgår

PA 12 har overlegen motstand mot et bredt spekter av kjemikalier sammenlignet med PA 6. Den lavere amidgruppetettheten gjør den mer motstandsdyktig mot hydrolyse og angrep fra syrer, alkalier og organiske løsemidler. I bilapplikasjoner betyr dette bedre motstand mot:

• Drivstoff, inkludert etanolblandinger (E10, E85) og diesel
• Hydraulikkvæsker og bremsevæsker (DOT 4 og DOT 5.1)
• Sinkklorid og kalsiumklorid veisalter
• Bilfett og smøreoljer

PA 6 yter tilstrekkelig i mange av disse miljøene, men kan vise spenningssprekker når de utsettes for sinkklorid under mekanisk belastning - et fenomen kjent som miljøspenningssprekker (ESC). Dette har historisk sett vært et problem med PA 6-klips og braketter i underskapsmiljøer der veisprut som inneholder veisalt er tilstede. PA 12 er vesentlig mindre utsatt for denne typen feil.

For farmasøytiske og matkontaktapplikasjoner tilbyr PA 12 også regulatoriske fordeler i enkelte markeder på grunn av lavere ekstraherbart innhold og mer stabil overflatekjemi over tid.

Behandlingsforskjeller mellom PA 6 og PA 12

Begge materialene er termoplast som hovedsakelig behandles ved sprøytestøping og ekstrudering, men deres forskjellige smeltepunkter og fuktighetsfølsomhet fører til forskjellige behandlingskrav.

Tørkekrav

På grunn av sin høye fuktighetsabsorpsjon er PA 6 spesielt følsom for hydrolytisk nedbrytning under bearbeiding hvis den ikke tørkes ordentlig. De anbefalte tørkeforholdene for PA 6 er typisk 80°C i 4–8 timer i en avfuktende tørketrommel for å oppnå et fuktighetsinnhold under 0,2 %. Unnlatelse av å tørke PA 6 riktig resulterer i spreemerker, redusert molekylvekt og kompromitterte mekaniske egenskaper i den støpte delen. PA6 GF-materialer har samme tørkekrav.

PA 12, med sin mye lavere hygroskopisitet, krever mindre aggressiv tørking - vanligvis 80°C i 2–4 timer er tilstrekkelig. Dette kan tilby en prosesseffektivitetsfordel i høyvolumsproduksjon.

Smeltetemperatur og formtemperatur

PA 6 behandles ved smeltetemperaturer på 240–280°C, mens PA 12 kjører ved lavere 200–240°C. Denne lavere prosesseringstemperaturen for PA 12 kan redusere energiforbruket og syklustiden i noen tilfeller. PA 12s lavere smeltepunkt betyr imidlertid også at den har en lavere kontinuerlig driftstemperatur - relevant når du spesifiserer deler for varme miljøer som bilkomponenter under motoren.

Krymping og skjevhet

Uforsterket PA 6 krymper isotropisk med omtrent 1,0–1,5 % under støping. PA6 GF-materialer viser anisotropisk krymping - lavere i strømningsretningen (omtrent 0,2–0,5%) og høyere i tverrretningen (omtrent 0,6–1,2%) - som må tas med i beregningen i formdesign for å forhindre forvrengning. PA 12 viser moderat krymping på rundt 0,8–1,5 % og oppfører seg mer forutsigbart i tynnveggede deler på grunn av sin iboende fleksibilitet.

Termisk ytelse og langvarig varmealdring

PA 6 har et høyere smeltepunkt (220–225°C) og generelt bedre termisk ytelse enn PA 12 (175–180°C). Når forsterket med glassfiber, kan PA6 GF-materialer operere kontinuerlig ved temperaturer opp til 130–150°C (med varmestabilisatorpakker), noe som gjør dem egnet for bruk i biler under panseret.

PA 12, med sitt lavere smeltepunkt, har en kontinuerlig brukstemperatur typisk på rundt 100–110 °C. For applikasjoner som krever vedvarende eksponering for motorvarme eller forhøyede omgivelsestemperaturer, kan dette være en diskvalifiserende begrensning som presser designere mot PA6 GF-materialer eller til og med høyere temperaturpolyamider som PA 46 eller PPA.

Varmestabiliserte kvaliteter av begge materialene er tilgjengelige. PA6 GF30 HS (varmestabilisert) karakterer er vanligvis spesifisert for motorkomponenter der 150°C kontinuerlig eksponering er forventet, med kortsiktige topper opp til 170°C tolerert. PA 12 varmestabiliserte kvaliteter utvider driften til rundt 120°C kontinuerlig – en forbedring, men fortsatt lavere enn PA6 GF i tilsvarende bruksområder.

Typiske bruksområder: Hvor hvert materiale brukes

De forskjellige egenskapsprofilene til PA 6, PA6 GF-materialer og PA 12 fører naturlig til forskjellige applikasjonsdomener. Følgende inndeling gjenspeiler virkelige bruksmønstre på tvers av store bransjer.

PA 6 og PA6 GF — Primære bruksområder

• Bil: Inntaksmanifolder (PA6 GF30/GF50), motordeksler (PA6 GF30 HS), luftfilterhus, sikkerhetsbeltekomponenter, pedalsystemer, hjulkapsler
• Elektrisk og elektronikk: Strømbryterhus, koblingsblokker, koblingsutstyrskomponenter, buntebånd, motorhus
• Industrielle maskiner: Gir, lagre, foringer, transportbåndkomponenter, pumpehus
• Forbruksvarer: Elektroverktøyhus, sykkelkomponenter, bagasjerammer, sportsutstyr
• Tekstil: Garn, strømper, klesstoffer (uforsterket PA 6-fiber)

PA 12 — Primære bruksområder

• Bilrør: Drivstoffledninger, bremseledninger, hydrauliske ledninger, dampstyringsrør, luftbremseledninger for lastebiler
• Industriell væskehåndtering: Pneumatiske rør, kjemiske overføringslinjer, trykkluftfordeling
• Medisinsk utstyr: Kateterkomponenter, kirurgiske instrumenthåndtak, hus for legemiddelleveringsenhet
• 3D-utskrift (SLS): PA 12-pulver er det dominerende materialet for selektiv lasersintring på grunn av dets konsekvente smelteoppførsel og etterbehandlingsfleksibilitet
• Offshore og subsea: Fleksible rør, kabelkappe, navlestrengskomponenter for olje- og gassinfrastruktur
• Fottøy: Skiskokomponenter, sportsskodeler som krever fleksibilitet ved minusgrader

Kostnadshensyn: PA 6 vs PA 12 økonomisk virkelighet

Kostnad er ofte en avgjørende faktor ved materialvalg, og PA 6 har en betydelig fordel her. PA 12 koster vanligvis 2–3 ganger mer per kilo enn PA 6 , og denne premien utvides ytterligere når man sammenligner PA6 GF30 med PA 12. Prisforskjellen reflekterer råvareøkonomi — laurolaktam (PA 12-monomeren) er et mer komplekst og mindre utbredt produsert kjemikalie enn kaprolaktam (PA 6-monomeren), som produseres i svært stor skala globalt.

For forbrukerprodukter med stort volum eller strukturelle bilkomponenter der designet kan romme PA 6- eller PA6 GF-materialer, er kostnadsbesparelsene betydelige. En stor bil-OEM som produserer 500 000 inntaksmanifolder per år ved å bruke PA6 GF30 i stedet for en PA 12-ekvivalent (hvis en eksisterte med tilstrekkelig stivhet) ville se råvarebesparelser på millioner av dollar årlig.

PA 12s kostnad er bare rettferdiggjort når dens spesifikke egenskaper - fuktighetsbestandighet, kjemisk motstand, fleksibilitet, lavtemperaturytelse - virkelig kreves av applikasjonen. Å overspesifisere PA 12 der PA 6 eller PA6 GF-materialer ville være tilstrekkelig er en vanlig, men unødvendig kostnad i mindre erfarne designprogrammer.

PA 6, PA6 GF og PA 12 i additiv produksjon

I sammenheng med additiv produksjon, spesielt selektiv lasersintring (SLS), dominerer PA 12 markedet for pulverbedfusjon. Dets lavere smeltepunkt, smale smelteområde og gunstige gjenstørkningsadferd gjør det lettere å behandle i SLS-systemer uten overdreven nedbrytning av ubrukt pulver mellom byggene. Det mest brukte kommersielle SLS-pulveret globalt – EOS PA 2200 – er en PA 12-klasse.

PA 6 og PA6 GF-materialer har blitt tilpasset for SLS, med flere leverandører som nå tilbyr PA6-baserte pulverblandinger forsterket med glassperler eller karbonfiber for høyere stivhet. PA 6s høyere smeltepunkt og smalere prosessvindu gjør den imidlertid mer krevende i SLS-systemer, og den har ikke oppnådd samme markedsadopsjon som PA 12 i denne prosessen.

For FDM (fused deposition modellering) er PA 6-filamenter tilgjengelige, men krever høytemperatur-ekstrudere (over 240°C dyse) og innkapslinger på grunn av materialets tilbøyelighet til å absorbere fuktighet og deformere. PA 12 yter bedre i frilufts FDM-miljøer på grunn av lavere fuktighetsabsorpsjon og bedre lagvedheft ved lavere prosesstemperaturer.

Bærekraft og resirkulerbarhet

Både PA 6 og PA 12 er termoplaster og er teoretisk resirkulerbare ved omsmelting, selv om deres mekaniske egenskaper forringes med hver prosesseringssyklus på grunn av kjedeklipping og molekylvektsreduksjon. I praksis er postindustrielt resirkulert (PIR) innhold mer vanlig brukt i ikke-kritiske applikasjoner som buntebånd, rør og sprøytestøpte hus.

PA 6 har en betydelig fordel ved kjemisk resirkulering. Kaprolaktam (PA 6-monomeren) kan gjenvinnes fra PA 6-avfall gjennom depolymerisering og gjenbrukes i polymerproduksjon av jomfruelig kvalitet. Selskaper som DSM (nå Envalior) og Lanxess har utviklet kommersielle prosesser for dette. PA 12 kjemisk resirkulering er mindre utviklet og kommersielt mindre moden.

Når det gjelder karbonavtrykk, har PA 12 en høyere miljøbelastning per kilo på grunn av den mer komplekse synteseveien til monomeren. Men fordi PA 12-deler kan vare lenger i aggressive miljøer uten nedbrytningen som fuktighet og kjemikalier forårsaker i PA 6, favoriserer livssyklusanalyse noen ganger PA 12 i applikasjoner der den eliminerer for tidlige feil og utskiftninger.

Det finnes biobaserte versjoner av begge materialene. Biobasert PA 6 (ved bruk av bioavledet kaprolaktam fra fornybare råvarer som ricinusolje) og biobasert PA 12 (laurolaktam avledet fra ricinusolje har vært kommersielt tilgjengelig i flere tiår, produsert av Evonik under Vestamid-merket) er begge tilgjengelige for designere som ønsker å redusere avhengigheten av fossilt brensel.

Hvordan velge mellom PA 6, PA6 GF og PA 12

Avgjørelsen mellom disse materialene bør være drevet av en systematisk evaluering av søknadskrav. Følgende veiledning gir et startrammeverk:

Når avgjørelsen fortsatt er uklar etter denne innledende screeningen, er det verdt å be om materialtestprøver fra leverandører og utføre applikasjonsspesifikk testing, inkludert kondisjonering til forventet bruksfuktighetsinnhold før måling av mekaniske egenskaper. Testing av tørr-som-støpt PA 6 mot kondisjonert PA 12 forvrider sammenligningen i en urealistisk retning — sammenlign alltid materialer under tilsvarende kondisjoneringstilstander som er representative for faktiske bruksforhold.
