Hva står PA6 for? Polyamid 6 Forklart

Hva står PA6 for?

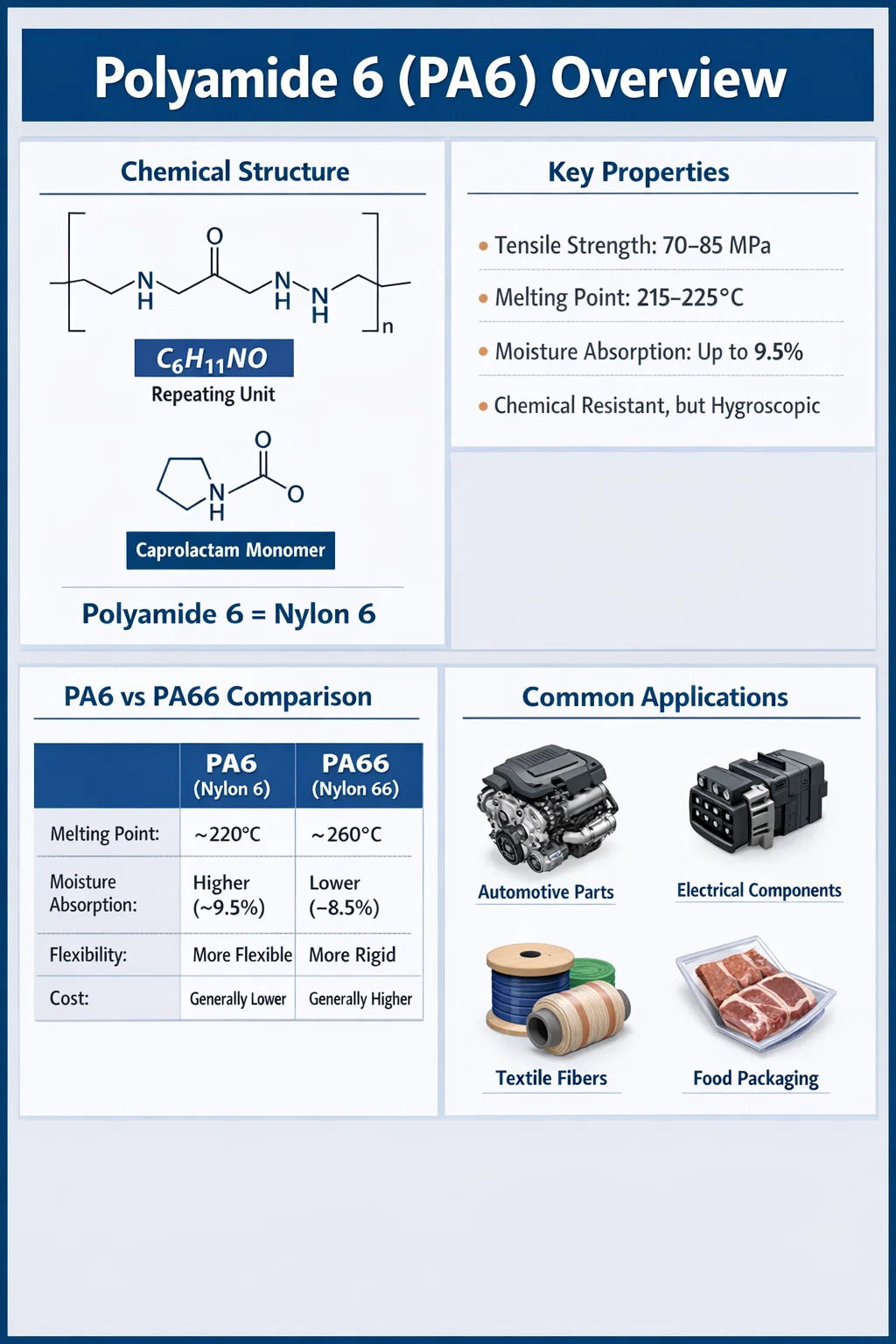

PA6 står for Polyamid 6 , en semi-krystallinsk termoplastisk polymer produsert ved ringåpningspolymerisasjon av kaprolaktam. Den tilhører den bredere nylonfamilien og er en av de mest brukte ingeniørplastene i verden. The "6" refers to the six carbon atoms in the repeating monomer unit derived from caprolactam (C₆H₁₁NO). PA6 er også ofte referert til som Nylon 6, og begge begrepene beskriver det samme grunnmaterialet.

I industrielle og tekniske sammenhenger brukes PA6 og Polyamid 6 om hverandre. Du finner det merket som PA6 i tekniske datablad, som Nylon 6 i kommersielle produktoppføringer, og noen ganger som polykaprolaktam i vitenskapelig litteratur. Uavhengig av etiketten refererer alle disse navnene til den samme polymerryggradsstrukturen definert ved å gjenta amidbindinger (-CO-NH-) langs polymerkjeden.

Globalt er polyamid 6 en av de mest forbrukte ingeniørtermoplastene. Årlig produksjonsvolum overstiger 4 millioner tonn , og materialet er integrert i bransjer som spenner fra bilindustri og elektronikk til tekstiler og matemballasje. Å forstå hva PA6 står for er bare utgangspunktet - dens kjemi, ytelsesegenskaper og prosesseringsatferd definerer hvorfor den har blitt så kommersielt dominerende.

Kjemien bak polyamid 6

Polyamid 6 syntetiseres gjennom den hydrolytiske ringåpningspolymerisasjonen av e-kaprolaktam, et syklisk amid. Denne prosessen skiller seg fundamentalt fra Polyamid 66 (PA66), som er laget ved kondensasjonspolymerisering av to separate monomerer - heksametylendiamin og adipinsyre. Den enkeltmonomer opprinnelsen til PA6 gir den en mer jevn og litt mer fleksibel kjedestruktur sammenlignet med PA66.

Amidgruppen (-CONH-) som gjentar seg langs PA6-ryggraden er ansvarlig for mange av dens nøkkelegenskaper, inkludert:

• Sterk intermolekylær hydrogenbinding, som bidrar til mekanisk stivhet og høyt smeltepunkt
• Affinitet for vannmolekyler, som fører til fuktighetsabsorpsjon (hygroskopisitet) som påvirker dimensjonsstabiliteten
• Kjemisk motstand mot oljer, fett, drivstoff og de fleste organiske løsemidler
• Mottakelighet for sterke syrer og baser, som kan hydrolysere amidbindingen

Graden av krystallinitet i polyamid 6 varierer typisk fra 35 % til 45 % , avhengig av behandlingsforholdene. Høyere krystallinitet korrelerer med større stivhet, styrke og kjemisk motstand, mens lavere krystallinitet forbedrer slagfasthet og fleksibilitet. Denne balansen kan justeres gjennom kjernedannende midler, kjølehastigheter og annealing-protokoller under produksjon.

Molekylvekten til kommersielle PA6-kvaliteter varierer betydelig. Standard sprøytestøpekvaliteter har typisk antallsgjennomsnittlige molekylvekter (Mn) i området på 15 000 til 40 000 g/mol , mens varianter av fiber- og filmkvalitet kan nå høyere molekylvekter for å møte spesifikke krav til strekk og forlengelse.

De viktigste fysiske og mekaniske egenskapene til PA6

Ytelsesprofilen til Polyamid 6 gjør den til en av de mest allsidige tekniske termoplastene som er tilgjengelige. Følgende tabell oppsummerer typiske egenskaper for ufylt PA6 av standardkvalitet i tørr-som-støpt (DAM) tilstand:

En egenskap som krever nøye oppmerksomhet er fuktopptak. PA6 absorberer fuktighet fra miljøet, og ved metning (equilibrium moisture content, eller EMC), endres egenskapene betydelig. Strekkstyrken kan falle 20–30 % , mens slagfasthet og forlengelse ved brudd forbedres. Dette betyr at PA6-deler testet i betinget tilstand (våt) oppfører seg ganske annerledes enn de samme delene testet umiddelbart etter støping (tørr). Ingeniører må redegjøre for dette når de designer for konstruksjonsapplikasjoner.

Termisk oppførsel

Polyamid 6 har et smeltepunkt rundt 220°C, noe som plasserer den komfortabelt i området for ingeniørplast med middels temperatur. Dens varmeavbøyningstemperatur (HDT) under en belastning på 1,8 MPa er omtrent 55–65 °C for ufylte kvaliteter, men denne øker dramatisk med glassfiberarmering – en 30 % glassfylt PA6 kan oppnå en HDT på 200°C eller høyere . Dette gjør forsterket PA6 egnet for bilapplikasjoner under panseret der varmeeksponering er en daglig realitet.

PA6 vs PA66: Hvordan de er forskjellige og når du skal velge hver

Polyamide 6 and Polyamide 66 are the two most commercially important nylon grades, and they are frequently compared. Mens de deler en lignende kjemisk familie, betyr forskjellene deres i virkelige applikasjoner.

For de fleste generelle bruksområder - forbruksvarer, ikke-strukturelle hus, tekstilfibre - er PA6 det foretrukne valget på grunn av lavere pris, bedre flyt under sprøytestøping og overlegen overflateestetikk. For krevende bil- eller industriapplikasjoner som krever vedvarende eksponering for temperaturer over 150°C, har PA66 en fordel. Men med stabilisatorpakker og glassforsterkning kan PA6 konstrueres for å lukke mye av dette ytelsesgapet.

Vanlige karakterer og formuleringer av polyamid 6

Rå ufylt PA6 er bare grunnlinjen. Det kommersielle landskapet inkluderer dusinvis av modifiserte karakterer utviklet for spesifikke ytelsesmål. De viktigste kategoriene er:

Glassfiberforsterket PA6

Tilsetning av glassfiber ved belastninger på 15%, 30% eller 50% etter vekt forvandler PA6 til et strukturelt materiale. En 30 % glassfylt PA6-kvalitet gir vanligvis strekkstyrke på 160–180 MPa og en bøyemodul på 8 000–10 000 MPa - omtrent tre til fire ganger stivheten til den ufylte basisharpiksen. Denne forsterkede varianten er et standardvalg for konstruksjonsbraketter, motordeksler, elektriske hus og bærende klips i bilmontasjer.

Flammehemmende PA6

For elektriske og elektroniske bruksområder inneholder flammehemmende (FR) kvaliteter av polyamid 6 halogenfrie eller halogenerte tilsetningsstoffer for å oppnå UL 94 V-0-klassifiseringer ved spesifiserte veggtykkelser, ofte så tynne som 0,4 mm. Disse karakterene er kritiske for strømbryterhus, relébaser, koblingskropper og andre komponenter der antennelsesrisikoen må minimeres i samsvar med IEC 60695 og UL-standarder.

Impact-modifisert PA6

Gummiherding via elastomere modifiseringsmidler som EPDM eller maleinsyreanhydridpodede polyolefiner forbedrer støtmotstanden ved lav temperatur. Supertøffe PA6-karakterer kan oppnå Charpy-hakk-støtverdier på 50–80 kJ/m² sammenlignet med 5–8 kJ/m² for standardkvaliteter. Disse formuleringene brukes i sportsutstyr, verktøyhus og støtfangerkomponenter til biler.

Varmestabilisert PA6

Standard PA6 gjennomgår termisk oksidativ nedbrytning over 100°C i langtidseksponeringsscenarier. Varmestabiliserte kvaliteter inneholder kobberbaserte eller hindrede aminstabilisatorsystemer for å forlenge kontinuerlig levetid ved temperaturer på 120–130 °C. Dette er relevant for luftinntaksmanifolder, kjølesystemkomponenter og andre deler nær varmegenererende bilundersystemer.

Mineralfylte og karbonfiberkvaliteter

Mineralfyllstoffer som talkum eller wollastonitt tilsettes for å forbedre dimensjonsstabilitet, stivhet og overflatehardhet til lavere pris sammenlignet med glassfiber. Karbonfiberforsterket PA6 gir eksepsjonell spesifikk stivhet og spesifiseres i økende grad i lette strukturelle applikasjoner innen romfart og høyytelses sportsutstyr, selv om materialkostnadene er betydelig høyere.

Hvordan PA6 behandles: Fremstillingsmetoder

Polyamid 6 er kompatibel med et bredt spekter av polymerbehandlingsmetoder, noe som bidrar betydelig til den kommersielle allsidigheten. Valget av behandlingsmetode avhenger av tiltenkt produktgeometri og krav til sluttbruk.

Sprøytestøping

Sprøytestøping er den dominerende prosesseringsmetoden for PA6 i ingeniørapplikasjoner. Typiske smeltetemperaturer varierer fra 240°C til 280°C , med formtemperaturer på 60–100°C som brukes til å kontrollere krystallinitet og overflatefinish. Fortørking er viktig: PA6-pellets må tørkes til et fuktighetsinnhold under 0,2 % før prosessering for å forhindre hydrolytisk nedbrytning under støping, noe som forårsaker molekylvektstap, overflatedefekter (sprengning, striper) og reduserte mekaniske egenskaper. Tørking ved 80°C i 4–6 timer i en avfuktende tørketrommel er standard praksis.

Ekstrudering

PA6 er mye ekstrudert til profiler, rør, stenger, filmer og ark. Film-grade PA6 er mye brukt i matemballasje som et barrierelag, på grunn av dets utmerkede oksygen- og aromabarriereegenskaper. Ko-ekstruderte flerlagsfilmer som kombinerer PA6 med polyetylen- eller polypropylenlag, gir emballasjeløsninger som balanserer fleksibilitet, barriereytelse og varmeforseglbarhet. PA6-film oppnår oksygenoverføringshastigheter på under 30 cc·mil/100 in²·dag under tørre forhold.

Smeltespinning for fiberproduksjon

Tekstilindustrien er avhengig av smeltespunnet PA6-fibre (Nylon 6-fibre) for trikotasje, sportsklær, badetøy, tepper og industrielle stoffer. Smeltespinningsprosessen involverer ekstrudering av smeltet PA6 gjennom spinnedyser, etterfulgt av trekking og teksturering for å oppnå målfasthet og forlengelsesverdier. Kommersielle PA6-filamentgarn viser typisk fasthet i størrelsesorden 4–7 g/denier , noe som gjør dem holdbare, slitesterke og spenstige under gjentatte mekaniske påkjenninger.

Blåsestøping og rotasjonsstøping

Spesialiserte blåsestøpingskvaliteter av PA6 brukes til å produsere drivstoffledninger, væskereservoarer og hule bilkomponenter der kombinasjonen av kjemisk motstand og mekanisk integritet er nødvendig. Rotasjonsstøping med PA6-pulver brukes i industrielle beholdere og spesialhus, selv om dette er mindre vanlig enn for polyetylenkvaliteter.

Hovedapplikasjoner av PA6 på tvers av bransjer

Bruksområdet for Polyamid 6 er eksepsjonelt bredt. Nedenfor er primærindustrien og spesifikke sluttbruksapplikasjoner der PA6 er et standard eller foretrukket materiale.

Bilindustri

Bilsektoren er den største enkeltforbrukeren av PA6 av ingeniørgrad, og står for omtrentlig 35–40 % av totalt PA6 ingeniørplastforbruk. Viktige bilkomponenter laget av glassforsterket eller varmestabilisert PA6 inkluderer:

• Air intake manifolds and resonators
• Motordeksler og oljepanner (på utvalgte plattformer)
• Kjølesystemhus og termostathus
• Pedalbraketter og kabelføringer
• Drivstoffledningskoblinger og væskeledninger
• Strukturelle klips, festebøssinger og dørhåndtaksmekanismer

Bilindustriens overgang til lette kjøretøydesign (for å forbedre drivstoffeffektiviteten og redusere CO₂-utslipp) fortsetter å drive erstatning av metallkomponenter med glassforsterket PA6 - en trend som vanligvis beskrives som "metallerstatning." Et typisk moderne kjøretøy inneholder mellom 15 og 25 kg av polyamidmaterialer, med PA6 og PA66 som representerer majoriteten.

Elektriske og elektroniske (E&E) applikasjoner

FR-grad og generell PA6 er mye brukt i elektriske komponenter på grunn av deres kombinasjon av mekanisk styrke, dimensjonsstabilitet og elektriske isolasjonsegenskaper. Overflateresistiviteten til PA6 overstiger 10¹³ Ω , og dens dielektriske styrke er typisk 14–16 kV/mm, noe som gjør den godt egnet for koblingshus, relékapslinger, strømbryterbaser, rekkeklemmer og motorspolekjerner.

Tekstil- og fiberapplikasjoner

På volumbasis er fiber faktisk den største bruken av polyamid 6 globalt, og bruker ca 60–65 % av total PA6-produksjon. Nylon 6-fibre vises i strømper, undertøy, aktivt tøy, møbelstoff og tepper. Den enestående slitestyrken og elastiske gjenvinningen av PA6-fiber gjør den spesielt verdsatt i teppefiber, der den konkurrerer med PA66 og polyester.

Matemballasje

PA6-film er et nøkkelmateriale i fleksibel matemballasje, spesielt for vakuumpakket kjøtt, ost og bearbeidet mat. Dens overlegne barriereegenskaper sammenlignet med polyolefiner forhindrer oksygeninntrengning som fører til oksidativ ødeleggelse, og forlenger holdbarheten betydelig. PA6-baserte emballasjefilmer viser også utmerket punkteringsmotstand og tåler pasteurisering og retortbehandling ved temperaturer opp til 121°C.

Industri- og forbruksvarer

PA6 brukes mye i elektroverktøyhus, sportsutstyr (skibindinger, klatreutstyr, sykkelkomponenter), industrielle transportbåndkomponenter, tannhjul og bøssinger, glidelåser og kabelstyringssystemer, og pneumatiske beslag. Kombinasjonen av seighet, slitestyrke og bearbeidbarhet gjør den til et praktisk valg for både sprøytestøpte masseproduksjonsdeler og maskinert halvfabrikat.

Forstå fuktighetsfølsomheten til polyamid 6

Fuktighetshåndtering er en av de praktisk talt viktigste aspektene ved arbeid med PA6, og det påvirker både prosessering og sluttbruksytelse. PA6 er hygroskopisk - den absorberer vann fra omgivelsesmiljøet til den når likevekt med den omgivende relative fuktigheten.

Ved 50 % relativ fuktighet og 23°C (typisk betinget tilstand i henhold til ISO 1110), absorberer PA6 ca. 2,5–3,0 % fuktighet i vekt . Ved full metning (nedsenket i vann) stiger dette til omtrent 9–10 %. Disse fuktighetsnivåene påvirker direkte:

• Dimensjonsstabilitet: PA6 viser dimensjonsendring (hevelse) når fuktighetsinnholdet øker, med lineær ekspansjon på omtrent 0,7–1,0 % per prosent absorbert fuktighet. For presisjonstilpassede komponenter må dette tas med i toleransen.
• Strekkfasthet og modul: Begge avtar med fuktighetsopptak, da vann fungerer som mykner ved å forstyrre intermolekylær hydrogenbinding.
• Slagfasthet: Forbedres når fuktighetsinnholdet øker, på grunn av økt duktilitet. Kondisjonert PA6 er betydelig tøffere enn DAM PA6 i støttesting ved lav temperatur.
• Behandlingskvalitet: Våte pellets behandlet uten tilstrekkelig tørking produserer deler med overflatedefekter, hulrom, redusert molekylvekt og kompromitterte mekaniske egenskaper.

Ingeniører som spesifiserer PA6 for strukturelle applikasjoner, bør alltid referere til betingede mekaniske data (ved forventet fuktighetsinnhold) i stedet for tørr-som-støpt verdier for å unngå overvurdering av ytelsen under bruk.

Bærekraft og resirkulering av PA6

Bærekraft er en stadig mer kritisk dimensjon ved materialvalg, og Polyamid 6 har en mer gunstig utløpsprofil enn mange andre ingeniørplaster. PA6 kan resirkuleres mekanisk - omsmeltes og bearbeides til nye deler - med en viss nedbrytning i molekylvekt og egenskaper, spesielt etter flere prosesseringssykluser. Industrielt skrap og post-consumer PA6 fra teppefibre, fiskegarn og tekstilavfall samles inn og resirkuleres i stor skala i flere programmer over hele verden.

Kjemisk resirkulering er spesielt fordelaktig for PA6 sammenlignet med PA66. Fordi PA6 er laget av en enkelt monomer (kaprolaktam), kan den depolymeriseres tilbake til ren kaprolaktam gjennom hydrolyse eller glykolyse, og den gjenvunne monomeren kan deretter repolymeriseres til PA6 av jomfruelig kvalitet. Denne gjenvinningsveien med lukket sløyfe er allerede kommersielt operativ - selskaper inkludert Aquafil produserer Econyl, en regenerert PA6-fiber laget av avfall etter forbruk som kasserte fiskegarn og teppefibre, med et betydelig lavere karbonavtrykk enn nyproduksjon.

Livssyklusvurderinger indikerer at å produsere 1 kg virgin PA6 krever ca 120–130 MJ energi og genererer rundt 6–8 kg CO₂-ekvivalente utslipp. Resirkulert PA6 reduserer disse tallene med 50–80 % avhengig av resirkuleringsruten, noe som gjør den til en av de mer resirkulerbare ingeniørpolymerene fra et kjemistandpunkt.

Biobasert kaprolaktam, avledet fra plantebaserte råvarer, er også under aktiv utvikling som en rute for å redusere avhengigheten av fossilt brensel til PA6-produksjon, selv om kommersiell skala forblir begrenset per nå.

Begrensninger og designhensyn for PA6

Mens polyamid 6 tilbyr en overbevisende kombinasjon av egenskaper, er den ikke universelt egnet for alle bruksområder. Designere og ingeniører bør være klar over følgende begrensninger:

• Fuktighetsindusert dimensjonsendring: Som diskutert begrenser hygroskopisk svelling bruk i sammenstillinger med tett toleranse som er utsatt for varierende fuktighet eller direkte nedsenking i vann uten riktig designkompensasjon.
• UV-nedbrytning: Umodifisert PA6 brytes ned under langvarig UV-eksponering, noe som fører til overflatekritting, sprøhet og fargeendringer. UV-stabiliserte kvaliteter eller beskyttende belegg er nødvendig for utendørs bruk.
• Syre- og sterk basefølsomhet: PA6 angripes av konsentrerte mineralsyrer (HCl, H₂SO4) og sterke alkalier, som hydrolyserer amidbindingen og forårsaker kjedeklipping. Applikasjoner som involverer slike kjemikalier krever alternative materialer.
• Kryp under vedvarende belastning: Som alle semi-krystallinske termoplaster, utviser PA6 kryp (langsom deformasjon under konstant belastning), som må tas hensyn til i langsiktige strukturelle applikasjoner, spesielt ved høye temperaturer eller i kondisjonerte tilstander.
• Krymping og vridning: PA6 har en relativt høy formkrymping (0,6–1,8 % for ufylte kvaliteter og 0,3–0,7 % anisotropisk for glassfylte kvaliteter), noe som krever nøye formdesign og prosesseringsparameterkontroll for å minimere vridning i flate eller asymmetriske deler.

For applikasjoner der disse begrensningene er deal-breakers, inkluderer alternativer PA12 (lavere fuktighetsabsorpsjon), POM (bedre dimensjonsstabilitet), PPS (overlegen kjemisk og termisk motstand) eller PEEK (ekstrem ytelse, men til betydelig høyere pris).
